Vinç ve enerji besleme

Tam Kapalı İletken Bara Sistemleri

Mobilis Elite, INNO, Akım Alma Arabaları ve Sistem Aksesuarları

Tam kapalı iletken bara sistemleri, vinç ve hareketli endüstriyel ekipmanlara sabit bir güzergâh boyunca elektrik enerjisi iletilmesini sağlar.

HENDL, Mobilis Elite ve INNO ürün hatları kapsamında iletken bara profilleri, akım alma arabaları, besleme elemanları, bağlantı ve montaj aksesuarlarına yönelik tedarik seçenekleri sunar.

Sistem seçimi, gerekli akım, hat uzunluğu, hareket mesafesi ve kurulum koşullarına göre gerçekleştirilir.

Bu ürünle teklif iste Ürün ailesi

Nasıl Çalışır?

İletken bara profilleri, enerji besleme güzergâhı boyunca sabit olarak monte edilir. Hareketli ekipman üzerindeki akım alma arabası, bara içerisindeki iletkenlerle elektriksel temas kurarak enerjiyi ekipmana aktarır.

Baranın anma akımı ile akım alma arabasının anma akımı farklı teknik özelliklerdir. Uygun sistem seçiminde her iki bileşen birlikte değerlendirilmelidir.

Bu model ürünün biçimini gösterir. Ölçülendirme çizimi değildir.

Mobilis Elite

Mobilis Elite, farklı hareket güzergâhlarına uygun sistem bileşenleri ve aksesuar seçenekleri bulunan çok kutuplu, tam kapalı bir iletken bara sistemidir.

Düz hat uygulamalarının yanında kurplu güzergâhlar ve özel hat düzenleri için uygun bileşen seçenekleri bulunmaktadır.

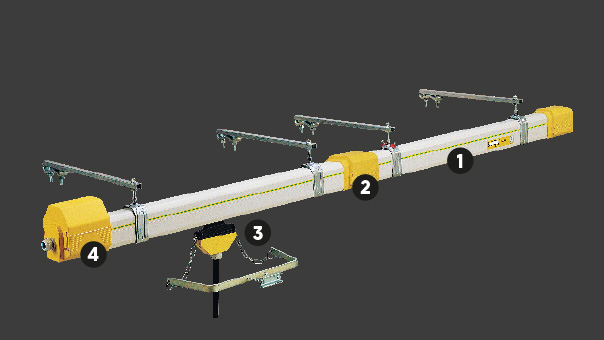

Mobilis Elite tam kapalı iletken bara hattı

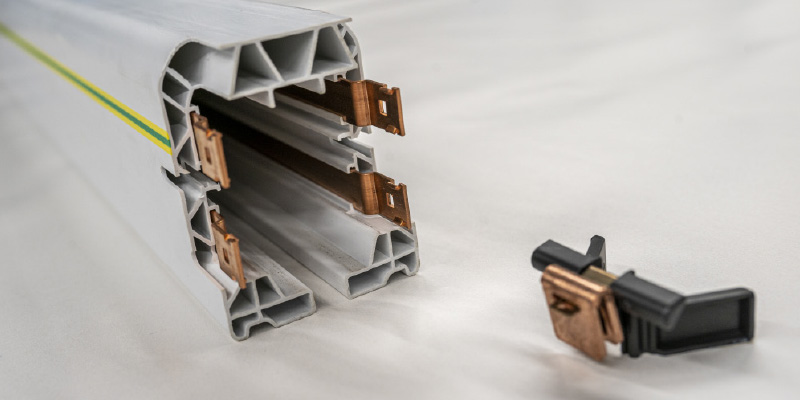

INNO

INNO, düz hat uygulamalarına yönelik çok kutuplu ve tam kapalı iletken bara sistemidir.

Bara profilleri, bağlantı elemanları, askılar ve akım alma bileşenleriyle birlikte değerlendirilir.

INNO'nun teknik özellikleri Mobilis Elite'den ayrı sunulmalıdır.

Akım Alma Arabaları

Akım alma arabaları, hareketli ekipmanla sabit bara hattı arasında elektriksel bağlantı sağlayan bileşenlerdir.

Araba düzeni, gerekli akım ve kullanılacak bara tipine göre seçilir. Temas elemanlarının ve mekanik bağlantıların ilgili ürünle uyumluluğu kontrol edilmelidir.

Enerji Besleme ve Bağlantı Bileşenleri

Besleme kutuları, hat ekleme elemanları, uç kapakları ve genleşme bileşenleri, iletken bara hattının kurulumu için kullanılan sistem parçalarıdır.

Bileşen seçimi, bara modeli, hat düzeni ve montaj gereksinimlerine bağlıdır.

Askı ve Taşıyıcı Elemanlar

Askı elemanları ve taşıyıcı konsollar, bara hattının taşıyıcı yapıya bağlanmasında kullanılır.

Montaj düzeni, hat geometrisi ve ilgili üreticinin kurulum gereksinimleri doğrultusunda belirlenmelidir.

Mobilis Elite özellikleri

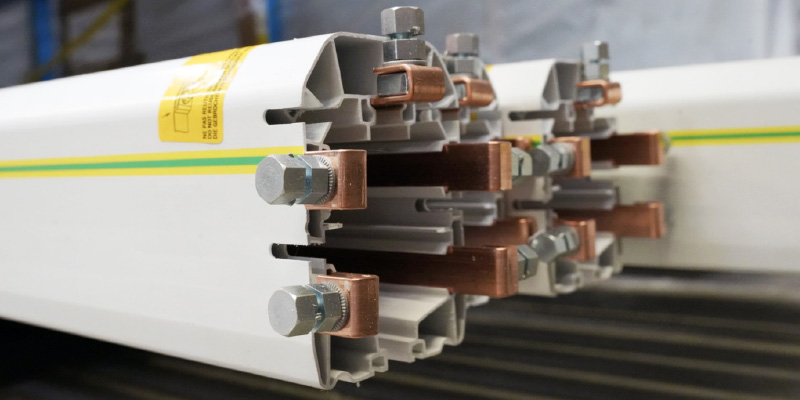

Mobilis Elite tam kapalı bara profilinin kesiti

Anma akımları: 20, 40, 60, 100, 130, 160 ve 200 A.
Hızlı montaj: bağlantı vidaları ve koruma dudakları önceden takılıdır. Aksesuarlar klipslenir. Bağlantı, kendinden kırılan vidalarladır.
Koruma: tamamlanmış hat IP23, EN 60529. Profil kendini söndüren PVC’dir.
Profil hafif ve rijittir. Uzun hatlarda genleşme derzi ayrıca değerlendirilir. Sistem modülerdir.
Karbon fırçalar sökülebilir. Bağlantılar sökülebilir.
Hat elemanında azami gerilim 750 V. Standart boylar 4, 3, 2 ve 1 m’dir.

Elite parçaları ve aksesuarları

Numaralar genel görseldeki işaretlerdir. Çakışan parça kodları tabloda olduğu gibi bırakıldı.

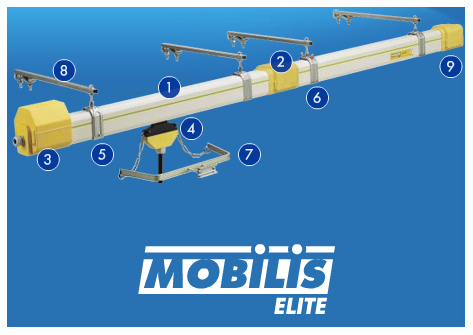

Numaralı Elite hat yerleşimi. Görselde Mobilis Elite işareti vardır.

1 hat elemanı, 2 ek kapağı, 3 hat sonu besleme, 4 akım alma arabası, 5 kayar askı, 6 sabit askı, 7 taşıyıcı, 8 tespit konsolu, 9 uç kapak.

Hat elemanı

Kendini söndüren PVC profil. Standart boy 4, 3, 2 ve 1 m. Özel boy ayrıca istenir. Azami gerilim 750 V. Kesit çizimi 64 × 90 mm.

20, 40, 60 ve 100 A. 20 A malzeme adı steel olarak durur.
Kayıt	20 A, 4 kutup	20 A, 5 kutup	40 A, 4 kutup	40 A, 5 kutup	60 A, 4 kutup	60 A, 5 kutup	100 A, 4 kutup	100 A, 5 kutup
Faz kesiti	16 mm², steel		Bakır 10 mm²		Bakır 16 mm²		Bakır 24 mm²
Toprak kesiti	16 mm², steel		Bakır 10 mm²		Bakır 16 mm²		Bakır 24 mm²
Empedans, 50 Hz, 35 °C	0,0121 ohm/n		0,00178 ohm/m		0,00126 ohm/m		0,00081 ohm/m
Ağırlık, kg/m	1,7	1,8	1,5	1,6	1,8	1,9	2,0	2,1
4 m	ME4204	ME5204	ME4404	ME5404	ME4604	ME5604	ME4104	ME5104
3 m	ME4203	ME5203	ME4403	ME5403	ME4603	ME5603	ME4103	ME5103
2 m	ME4202	ME5202	ME4402	ME5402	ME4602	ME5602	ME4102	ME5102
1 m	ME4201	ME5201	ME4401	ME5401	ME4601	ME5601	ME4101	ME5101
Özel boy	ME4200	ME5200	ME4400	ME5400	ME4600	ME5600	ME4100	ME5100
Genleşme derzi	ME8020	ME8520	ME8040	ME8540	ME8060	ME8560	ME8100	ME8510

20 A empedans birimi ohm/n olarak yazılıdır. Aynı satırdaki diğer birimler ohm/m.

130, 160 ve 200 A. Çakışan kodlar tabloda olduğu gibi bırakıldı.
Kayıt	130 A, 4 kutup	130 A, 5 kutup	160 A, 4 kutup	160 A, 5 kutup	200 A TR, 4 kutup	200 A TR, 5 kutup
Faz kesiti	Bakır 35 mm²		Bakır 48 mm²		Bakır 70 mm²
Toprak kesiti	Bakır 35 mm²		Bakır 24 mm²		Bakır 35 mm²
Empedans, 50 Hz, 35 °C	0,00059 ohm/m		0,00043 ohm/m		0,00032 ohm/m
Ağırlık, kg/m	2,4	2,7	2,6	3,0	3,3	3,9
4 m	ME4134	ME5134	ME4164	ME8284-TR	ME8284-TR	MR8285-TR
3 m	ME4133	ME5133	ME4163	ME5163	ME8283-TR	ME8289-TR
2 m	ME4132	ME5133	ME4162	ME5162	ME8282-TR	ME8286-TR
1 m	ME4131	ME5131	ME4161	ME5161	ME8281-TR	ME8287-TR
Özel boy	ME4130	ME5130	ME4160	ME5160	ME8280-TR	ME8288-TR
Genleşme derzi	ME8013	ME8513	ME8016	ME8516	ME8290-TR	ME8291-TR

4 m satırında 160 A 5 kutup ile 200 A 4 kutup aynı kodu taşır: ME8284-TR. 200 A 5 kutup hücresi MR8285-TR diye basılmıştır. 2 m 130 A 5 kutup kodu ME5133, 3 m koduyla aynıdır. Bu dört hücre düzeltilmedi.

Genleşme derzi, ek kapağı ve uç kapak

Genleşme derzi

Derz hattın ortasına konur. 20 A için eşik 140 m, 40–100 A için 150 m, 130–200 A için 250 m’dir. Hat bu eşikten uzunsa derz kullanılır. Derz kodları hat elemanı tablosundadır.

Ek kapağı

İki hat elemanının ekini kapatır. IP23. 0,2 kg. ME1000.

Uç kapak

IP23. Arabanın giremediği bölge 35 mm. 0,3 kg. ME1400.

Sınır parmağı

Çinko kaplı çelik çubuk. Boy 400 mm, çap 10 mm. 0,570 kg. ME1550.

Besleme kutuları

Hat sonu

20, 40, 60 ve 100 A. IP23. 0,4 kg. Arabanın giremediği bölge 35 mm.

Hat sonu ölçü ve kodu.
Çıkış	A, mm	B, mm	Kod	Kablo çapı
M25	181	126	ME1200	13–19 mm
M32	183	128	ME1230	15–25 mm
M40	186	132	ME1250	21–32 mm

Hat içi M25 ve M32

20–100 A. IP23. 0,3 kg.

Hat içi M25 ve M32.
Çıkış	A, mm	Kod	Kablo çapı
M25	169	ME1300	13–19 mm
M32	170	ME1330	15–25 mm

Hat içi M40

20–100 A. IP23. Kablo 21–32 mm. 1,5 kg. 4 kutup ME1332, 5 kutup ME1329.

130 A ve 200 A

1 m hat elemanına takılı gelir. IP23. Ağırlık, 2 m bağlantı kablosuyla birlikte 130 A için 15 kg, 200 A için 24 kg. İki askı kullanılır. A ölçüsü 220 mm.

130 A ve 200 A besleme kodu. 4 m 5 kutup hücresi boştur.
Anma akımı	Kesit	Kablo çapı	Boy	4 kutup	5 kutup
130 A	35 mm²	16 mm	1 m	ME1313	ME1317
130 A	35 mm²	16 mm	4 m	ME1343	Kod yok
200 A	70 mm²	20,5 mm	1 m	ME8299	ME8294
200 A	70 mm²	20,5 mm	4 m	ME8279	Kod yok

Akım alma arabaları

Tekli, 40 A

Kutu çıkışı ME3043 ve ME3051. Kablo çıkışı ME2043 ve ME2051. 0,6 kg.

Çiftli, 80 A

Kutu çıkışı ME4042 ve ME4050. Kablo çıkışı ME4047-1M ve ME4051. 1,1 kg.

Üçlü, 120 A

Kutu çıkışı ME5040 ve ME5050. Kablo çıkışı ME5049-1M ve ME5059-1M. 1,6 kg.

Askı, taşıyıcı ve konsol

Kayar askı

ME1510. 0,1 kg. 20–130 A hatta 4 m elemana 2 adet. 200 A hatta 3 adet.

Sabit askı

ME1500. 0,1 kg. Dört ankraj vidasıyla gelir.

Tekli taşıyıcı

ME1600. 0,6 kg. 20–50 mm kare lama. Yatay boşluk ±50 mm.

Çiftli taşıyıcı

ME1610. 1,1 kg.

Üçlü taşıyıcı

ME1630. 2,6 kg.

Kutulu taşıyıcı

Kablo çapı 22–30 mm. Tekli kablo 5×16 mm²’ye, çiftli 5×16 mm²’ye, üçlü 5×25 mm²’ye kadar.

Kutulu taşıyıcı. A, B ve C ölçü çizimindeki ölçülerdir.
Tip	4 kutup	5 kutup	FM 35 °C	A	B	C	Ağırlık
Tekli	ME1660	ME1660	%100	370	194	154	1,4 kg
Çiftli	ME1640	ME1645	%61	702	272	232	1,9 kg
Üçlü	ME1650	ME1655	%40	1003	294	260	3,4 kg

Tespit konsolu

200 A hat için ME1760 ve ME1780 yazılır. Ölçü tablosunda 600 mm ve 850 mm satırında da ME1750 vardır. ME1700 kesiti 10 × 20 mm’dir.

Tespit konsolu.
Kod	Boy	Kesit	Ağırlık
ME1700	380 mm	10 × 20 mm	0,5 kg
ME1750	500 mm	15 × 20 mm	0,6 kg
ME1750	600 mm	30 × 30 mm	1,0 kg
ME1750	850 mm	30 × 30 mm	1,2 kg

Kelepçeli konsol

Hızlı montaj konsolu ME1799.
