Beton Segment Tong
Prekast Tünel Segmentlerinde Mekanik Kavrama
Kavisli tünel segmentleri için mekanik çene ve otomatik kilit. Dört kılavuzlama kolu ile yatay kaldırma ve yerleştirme.
- 60 tona kadar
- Ürün ailesi kapasitesi
- Projeye özel
- Segment yarıçapı ve kavrama geometrisi
Kare yükleniyor
Ürün tanıtımı

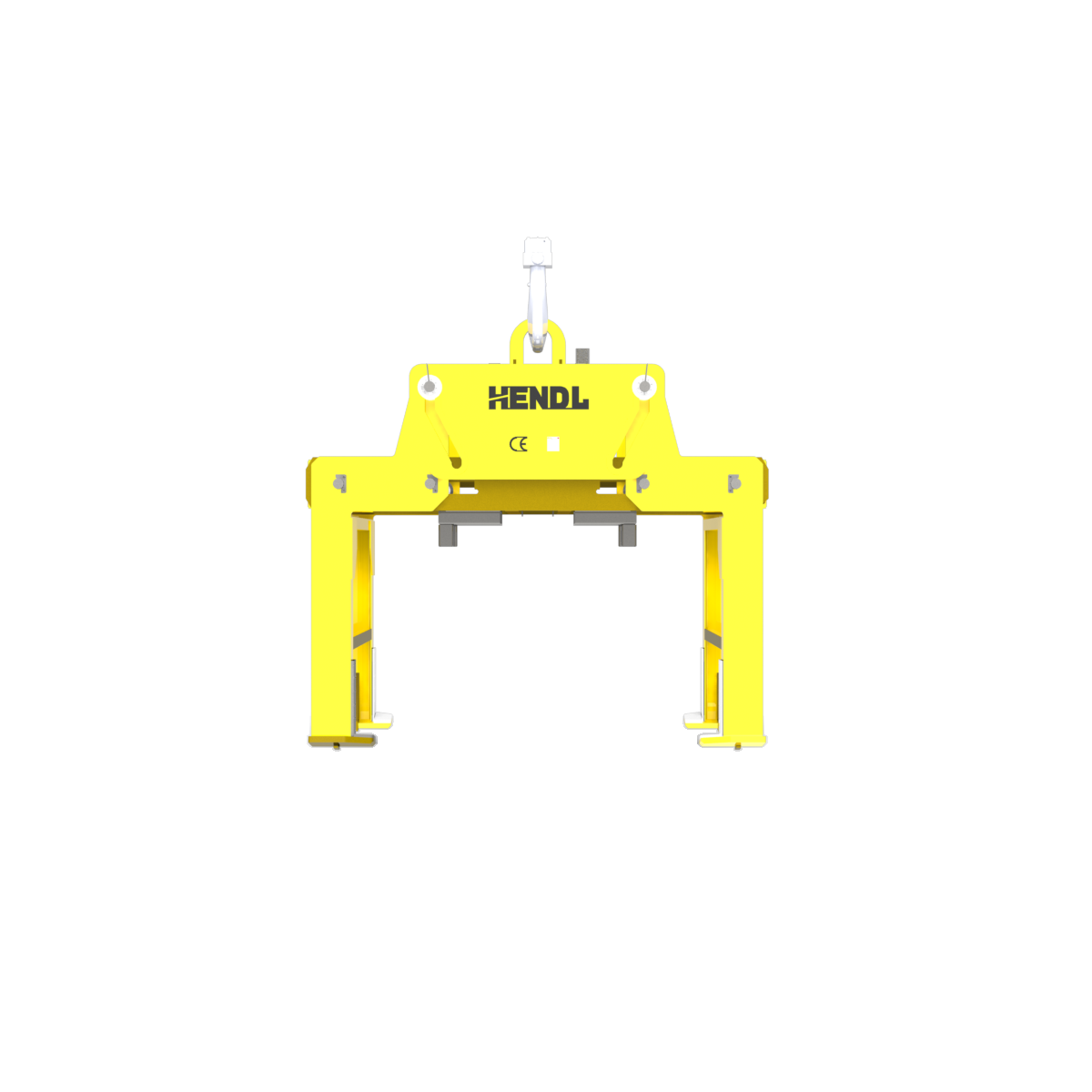

HENDL Beton Segment Tong, kavisli prekast tünel segmentlerini yatay konumda vinçle kaldırmak, taşımak ve yerleştirmek için tasarlanan mekanik bir kavrama ekipmanıdır. Ana sistem mekanik çeneler ve otomatik emniyet kilidiyle çalışır; dört merkezleme kolu segmentin kılavuzlanmasına ve yerleştirilmesine yardımcı olur. Ürün ailesi 60 tona kadar tasarlanabilir; daha yüksek kapasiteler ayrı mühendislik çalışması gerektirir.
Standart Kapasite Ve Ölçüler
60 ton, P021 ürün ailesinin üst kapasitesidir; görseldeki belirli aparatın çalışma yükü veya tüm segment ölçülerinde geçerli sabit bir değer değildir. Kaldırma yatay konumdaki segmentler içindir ve ana mekanik modelde döndürme işlevi bulunmaz. Kavrama açıklığı, segment yarıçapı, boyutlar, çalışma çevrimi ve uygun vinç askısı projeye özel tasarlanır. Sensörler, sesli/ışıklı bildirim, motorlu kavrama veya motorlu yönlendirme ancak ayrıca projelendirilmiş farklı konfigürasyonlarda değerlendirilebilir; mevcut mekanik görselin özellikleri olarak sunulmaz. Her emniyet özelliği modele bağlıdır; doğrulanmamış sertifika veya tamamlanmış test iddiası yapılmaz.
Çalışma Prensibi
Aparat, uygun segment geometrisine göre yükün üzerine konumlandırılır. Dört kılavuzlama kolu yerleşime yardımcı olur; segment kaldırılırken mekanik çeneler kavrar ve otomatik emniyet kilidi kaldırma çevriminde devrede kalır. Segment uygun bir zemine veya desteğe güvenle oturtulup yük boşaltıldığında otomatik bırakma çevrimi gerçekleşir. Esas yük tutma işlevi çene ve kilitleme düzenine aittir; kılavuzlama kolları tek başına taşıyıcı çene olarak tanımlanmaz. Temel P021 çalışması için harici elektrik veya hidrolik güç gerekmez.
Seçim
Beton Segment Tong seçimi için segmentin ağırlığı, kavisi ve eğrilik yarıçapı, dış ölçüleri, kalınlığı, kaldırma noktaları, yüzey koşulları ve ağırlık merkezi değerlendirilir. Poliamid kavrama pedleri, uygun temas tasarımıyla beton yüzeyindeki hasar riskini azaltmayı hedefler; yüzeye zarar vermeyeceği koşulsuz olarak garanti edilmez. Tek segment ile birden fazla segmentin kaldırılması farklı yük paylaşımı, askı ve kilitleme düzenleri gerektirir. Tek veya çift vinç kancalı bağlantılar ve üretim tesisi, stok alanı veya TBM şantiyesine uyarlamalar projeye göre belirlenir.
Kavrama emniyeti ve projeye özel seçenekler
Projeye uygun modellerde mekanik kilitleme ve istem dışı açılmayı sınırlayan düzenler, açık/kapalı konum göstergesi, merkezleme kolu hareket sınırları, emniyetli pim-mafsal bağlantıları, değiştirilebilir poliamid pedler, park desteği ve modele özel kullanım/kontrol dokümanları sağlanabilir. Segmentin beton temas koşulları ve yük dağılımı ayrıca değerlendirilir. Özel mühendislikte segment yarıçapına uygun çene geometrisi, farklı kalınlıklara uyarlanabilen kollar, değiştirilebilir merkezleme pabuçları, tek/çoklu segment tasarımları, tek/çift kancalı askılar, bakım erişimi ve istifleme sehpaları ele alınabilir. Sensörlü kilit takibi, sesli/ışıklı bildirim, motorlu çene veya motorlu yönlendirme, temel tamamen mekanik P021 modelinin standart donanımı değil; ayrıca tasarlanması gereken farklı çözümlerdir. Dikdörtgen veya silindirik beton yükler için de ayrı bir uygulama tasarımı gerekir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için segmentin teknik resmini, kütlesini, dış ölçülerini, eğrilik yarıçapını, kalınlığını, yüzey özelliklerini ve ağırlık merkezi bilgisini paylaşın. Bir çevrimde kaç segmentin kaldırılacağını, istifleme veya yerleştirme düzenini, üretim tesisi ya da TBM sahasındaki çalışma koşullarını belirtin. Vinci, tek/çift kanca düzenini, kanca ölçülerini, kullanılabilir kaldırma yüksekliğini ve günlük kaldırma sıklığını bildirin. Özel sensör veya otomasyon talebiniz varsa ayrıca tanımlayın.
Beton Segment Tong için teknik teklif alın
Sık Sorulan Sorular
Beton Segment Tong nasıl kavrar ve harici enerjiye ihtiyaç duyar mı?
Temel model tamamen mekaniktir. Dört merkezleme kolu segmentin yerleştirilmesine yardımcı olur; kaldırma sırasında mekanik çeneler yükü kavrar ve otomatik emniyet kilidi devrededir. Segment güvenli desteğe oturtulup kavrama mekanizması boşaldığında otomatik bırakma çevrimi çalışır. Temel kavrama için elektrik veya hidrolik besleme gerekmez.
Beton Segment Tong her tünel segmentini 60 ton kapasiteyle kaldırabilir mi?
Hayır. 60 ton ürün ailesinin üst kapasitesidir. Gerçek çalışma yükü; segmentin yarıçapına, boyutlarına, ağırlık merkezine, kavrama noktalarına, tekli/çoklu taşıma düzenine ve vinç bağlantısına göre her proje için belirlenir. Görseldeki ünitenin kapasitesi yalnız fotoğrafa bakılarak doğrulanamaz.
Tek ve birden fazla segment için aynı aparat kullanılabilir mi? Döndürme özelliği var mı?
Tek veya birden fazla segmenti kaldırmak için farklı kavrama ve yük paylaşımı düzenleri tasarlanır; aynı aparatın her iki kullanım için uygun olduğu varsayılmaz. Ana P021 modeli yatay segmenti kaldırır ve taşır, döndürme işlevi yoktur. Motorlu yönlendirme veya sensörlü izleme yalnız ayrıca geliştirilen özel konfigürasyonlarda ele alınabilir.
