BETON, TAŞ VE PREFABRİK
Beton Blok Ve Taş Panel Kavrama
Beton ve Taş Bloklar için Mekanik Kavrama
Kaldırma kuvvetiyle otomatik kavrayan mekanik çeneler. Ayarlanabilir açıklık, değiştirilebilir pedler ve projeye özel tasarım.
- 3 tona kadar
- Ürün ailesi üst kapasitesi
- 150–1100 mm
- Aile dış kavrama aralığı
Ürün tanıtımı

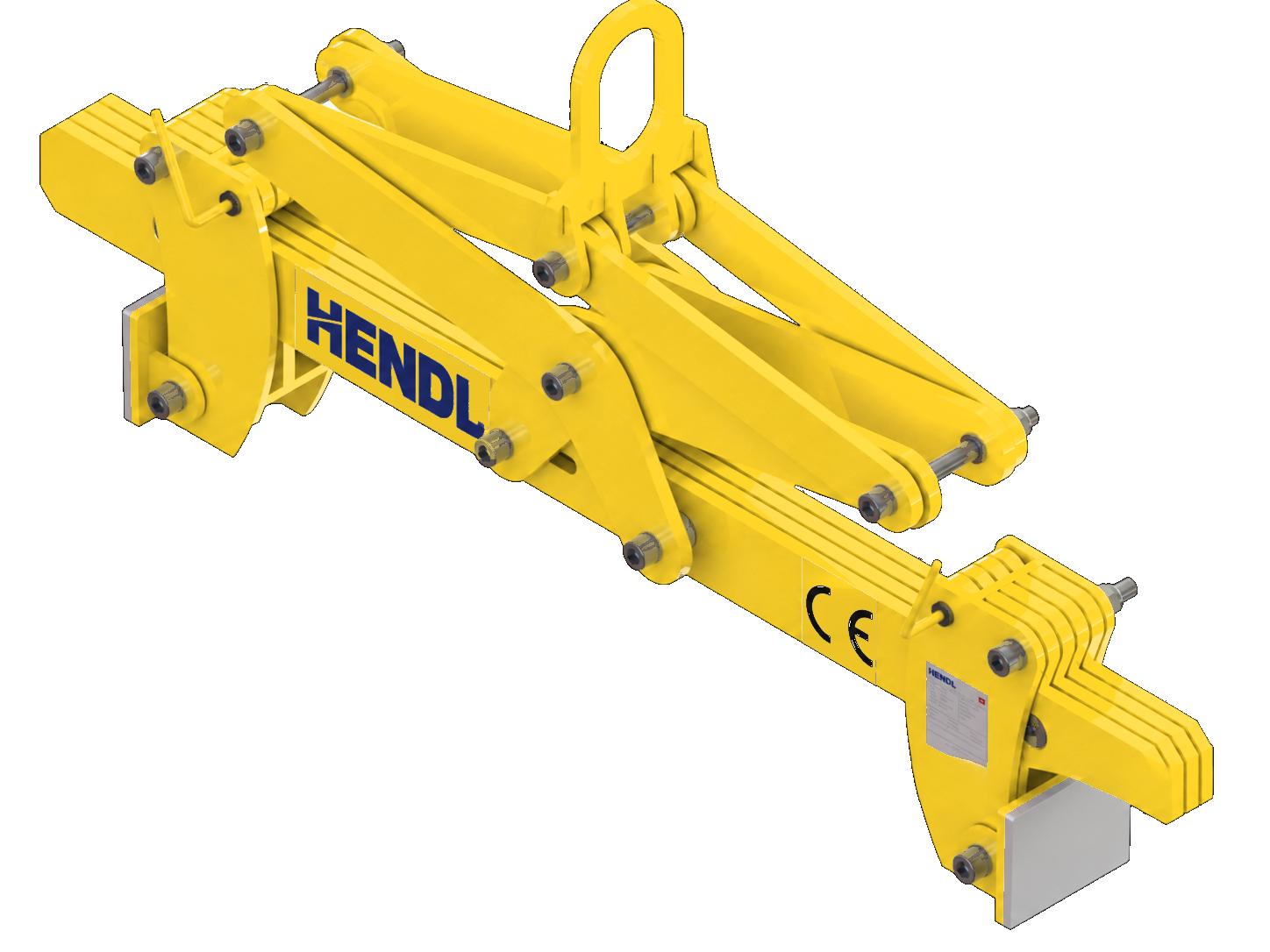

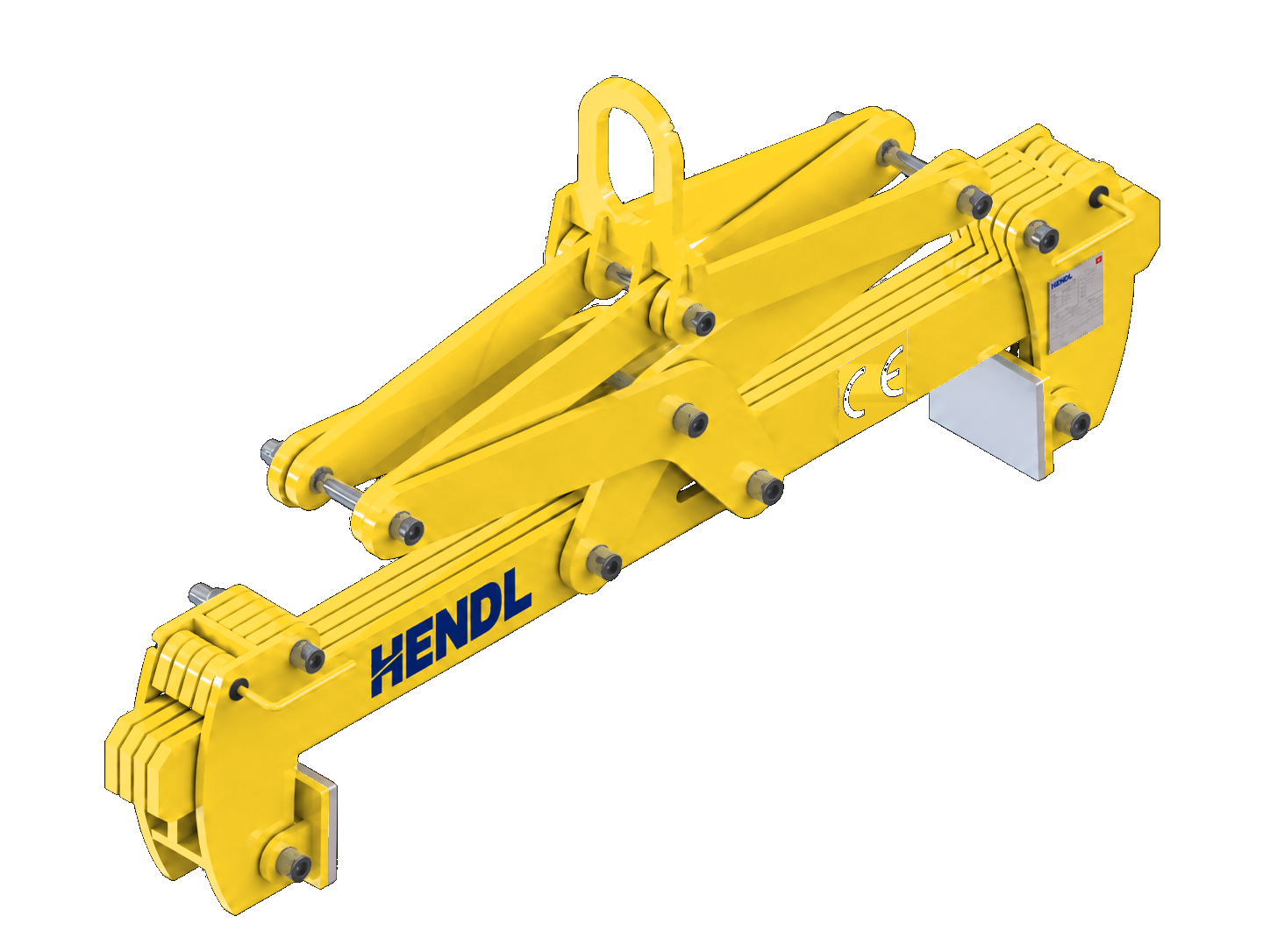

HENDL Beton Blok Ve Taş Panel Kavrama, beton ve taş blokları vinçle kaldırmak ve taşımak için yükün kaldırma kuvvetiyle kapanan mekanik çeneler kullanan bir ekipman ailesidir. Kızaklı, pimli veya vidalı çene ayarı; uygun modellerde içten veya dıştan kavrama ve farklı temas pedleriyle yük geometrisine göre tasarlanır. İnce taş paneller ya da diğer özel yükler, standart blok uygulamasıyla aynı kavrama koşullarına sahip sayılmaz; ayrı mühendislik değerlendirmesi gerektirir.
Standart Kapasite Ve Ölçüler
3 ton ürün ailesinin üst kapasitesidir; görseldeki belirli aparatın veya tüm yük geometrilerinin ortak çalışma yükü değildir. 150–1100 mm, aile için belirtilen dış kavrama aralığıdır; farklı ölçüler ve daha yüksek kapasiteler ancak projeye özel mühendislikle değerlendirilir. Tüm diğer boyutlar, çene mekanizması ve uygun temas pedleri siparişe göre belirlenir. Standart değerlendirme temiz, kuru ve uygun yüzeyli tek parça yük içindir; ıslak, yağlı, kirli veya yetersiz tutunma sağlayan yüzeylerin bu koşullarda kaldırılabileceği varsayılmaz. İnce taş panel, mermer veya başka özel yüklerin güvenli kavranması ayrı doğrulama gerektirir. Her tasarımda aynı emniyet donanımı bulunduğu ya da belirli test/sertifikasyonun tamamlandığı iddia edilmez.
Çalışma Prensibi
Aparat, projenin belirlediği kavrama aralığına ayarlanıp uygun yüzeyli, tek parça bloğa doğru konumlandırılır. Yük vinçle kaldırıldığında mekanik bağlantı ve çeneler yükü sıkıştırarak sürtünmeli kavrama oluşturur; kilitleme düzeni kaldırma çevriminde istem dışı çözülmeyi önlemeye yardımcı olur. Blok güvenli bir desteğe tamamen oturtulup kaldırma kuvveti boşaldığında otomatik bırakma çevrimi gerçekleşir. Temel mekanizma elektrik veya hidrolik güç gerektirmez. İçten kavrama ancak o konum için tasarlanmış ve kontrol edilmiş çene düzeninde kullanılır.
Seçim
Uygun kavrama aparatı için yükün kütlesi, dış ölçüleri, kavranacak et kalınlığı, malzeme bütünlüğü, ağırlık merkezi, temas alanı, yüzey pürüzlülüğü ve kuru/temiz olma durumu birlikte değerlendirilir. Sürtünme katsayısı, gerekli kavrama kuvveti, kayma riski ve çene basıncı her uygulama için hesaplanır. Düz bloklara ve silindirik ürünlere yönelik değiştirilebilir çeneler farklı tasarımlardır. Vinç kancası veya uygun forklift bomuna bağlanacak üst askı, çalışma alanındaki kanca altı yüksekliği ve hareket düzeniyle birlikte belirlenir.
Kavrama emniyeti ve projeye özel tasarım seçenekleri
Uygun konfigürasyona göre kızaklı, pimli veya vidalı çene ayarı; mekanik ayar kilidi; yük askıdayken çözülmeyi önleyen kavrama çevrimi; değiştirilebilir ve aşınması kontrol edilebilir kauçuk, poliüretan veya diğer temas pedleri uygulanabilir. Proje değerlendirmesinde sürtünme, çene basıncı, kavrama derinliği, yükün bütünlüğü ve ağırlık merkezi dikkate alınır. Özel seçenekler; farklı kapasite ve açıklıklar, ters çevrilebilir veya değiştirilebilir iç/dış kavrama çeneleri, düz veya silindirik yüklere uygun temas geometrileri, düşük kanca altı yüksekliği, vinç/forklift bağlantıları, mekanik durum göstergesi ve ayrıca projelendirilmiş konum izlemeyi kapsar. Boru, lastik, varil, cilalı taş ve ince panel uygulamaları ayrı yük analizi ve tasarım gerektirir; tüm yük tipleri için evrensel uygunluk veya kaymasız kaldırma garantisi verilmez.
Teklif İçin Gerekli Teknik Bilgiler
Teknik teklif için beton veya taş bloğun teknik resmini, kütlesini, boyutlarını, kavrama yönünü ve uygun çene temas alanlarını iletin. Yükün yüzey durumunu, nem ve kirlenme riskini, ağırlık merkezini, tek parça bütünlüğünü ve kaldırma sıklığını belirtin. Kullanılacak vinç kancası veya forklift bomu arayüzünü, mevcut kaldırma yüksekliğini, alan kısıtlarını ve gerekiyorsa içten kavrama ya da değiştirilebilir çene isteğini paylaşın. Farklı kapasite veya açıklık talepleri bu verilerle özel olarak projelendirilir.
Beton blok kavrama için teknik teklif alın
Sık Sorulan Sorular
Beton Blok Ve Taş Panel Kavrama nasıl çalışır?
Temel modelde vinçle kaldırma kuvveti mekanik çenelerin tek parça beton veya taş bloğu sıkıştırmasını sağlar. Uygun mandal ve bağlantı düzeni yük havadayken kavramanın çözülmesini sınırlar. Yük güvenli bir desteğe tamamen bırakılıp kaldırma yükü boşaldığında otomatik açma çevrimi çalışır. Elektrik ya da hidrolik güç gerekmez.
3 ton ve 150–1100 mm her model için geçerli midir?
Hayır. 3 ton ürün ailesinin üst kapasitesi, 150–1100 mm ise belirtilen dış kavrama aralığıdır. Gerçek çalışma yükü ve çene açıklığı; blok boyutları, yüzey, ağırlık merkezi, çene geometrisi ve vinç bağlantısına göre belirlenir. Bu aralığın dışında ölçüler veya daha yüksek kapasite ayrıca tasarlanabilir.
İçten kavrama veya ıslak ve cilalı taş kaldırma mümkün müdür?
İçten kavrama, yalnız o yük geometrisi için doğrulanan ters çevrilebilir veya özel çenelerle mümkündür. Temel çalışma koşulu temiz, kuru, uygun sürtünme sağlayan tek parça yüktür. Islak, yağlı, kirli veya cilalı yüzeylerde yük tutma güvenliği ayrıca hesaplanmalı ve doğrulanmalıdır; bu uygulamalar standart uygunluk kapsamında sayılmaz.
