Sheet Metal Tong
Yatay Sac Paketlerinde Motorlu Alt Destekli Kaldırma
Pinyon-kremayer tahrikli kavrama kolları ve alt destek pabuçlarıyla yatay çelik sac paketlerinin vinçle taşınması.
- 35 tona kadar
- Ürün ailesi azami kapasitesi
- 4.500 × 16.500 mm
- Genişlik × uzunluk hedef aile tasarım sınırı
Kare yükleniyor
Ürün tanıtımı

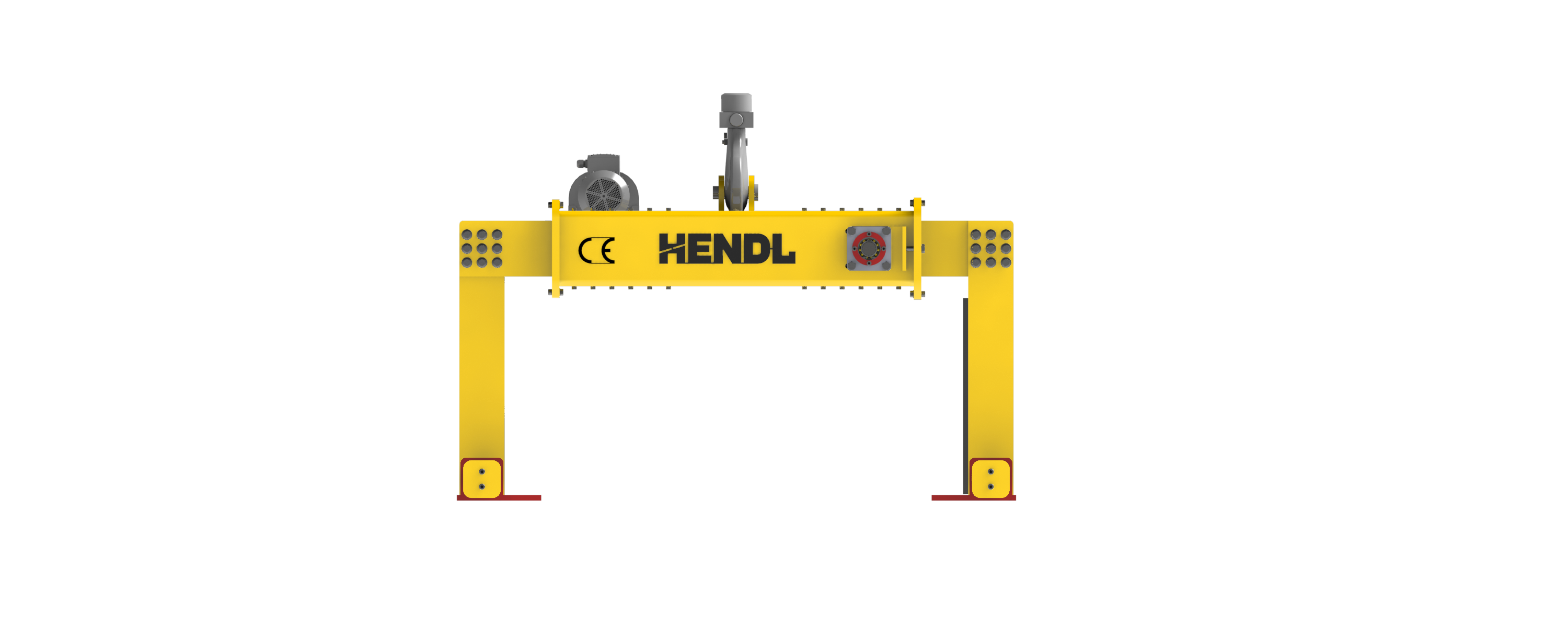

HENDL Sheet Metal Tong, yatay istiflenmiş çelik sac paketlerini vinç altında kaldırmak ve taşımak için geliştirilen motorlu sac paket kaldırma maşası ailesidir. Motorlu kollar paketin çevresinde konumlandırılır; yük, yükün altına giren destek pabuçları üzerinden taşınır. Sac servis merkezleri, metal işleme hatları ve çelik üretim tesislerindeki paket ölçülerine göre iki, dört veya çok noktalı kavrama düzenleri özel olarak tasarlanabilir.
Standart Kapasite Ve Ölçüler
35 tona kadar kapasite HENDL Sheet Metal Tong ürün ailesinin üst tasarım aralığıdır; mevcut görseldeki modelin onaylı WLL değeri değildir. 4.500 mm sac paketi genişliği ve 16.500 mm uzunluk, ürün ailesi için belirtilmiş hedef tasarım sınırlarıdır; bütün sınırların tek bir makinede birlikte sağlandığı iddia edilmez. Üzerindeki kapasiteyi, gerçek açıklığı, kaldırma geometrisini, ağırlığı ve çevrim hızını her siparişin hesapları belirler. 550°C, yalnız uygun özel sıcak sac konfigürasyonlarında ele alınabilecek üst uygulama sınırıdır; 35 ton, en büyük paket ve 550°C değerleri eşzamanlı bir garanti oluşturmaz. Genel seçenekler tamamlanmış test, belgelendirme veya her modelde standart emniyet donanımı anlamına gelmez.
Çalışma Prensibi
Aparat, sac paketinin uzunluğuna, genişliğine ve istif yüksekliğine uygun kaldırma konumuna getirilir. Elektrik motoru ve redüktör, pinyon-kremayer aktarmasıyla kavrama kollarını açıp kapatır. Uygun tasarımda alt destek pabuçları paketin altına yeterli mesafede girerek yükü taşır; taşıma yalnızca yan yüzeylerdeki sürtünmeye dayandırılmaz. Kolların istem dışı açılmasını ve enerji kaybında kontrolsüz hareketi önleyecek emniyet mekanizmaları, ilgili makinenin çalışma koşullarına göre belirlenir. Kablolu, kablosuz veya PLC kontrollü kumanda farklı konfigürasyonlarda uygulanabilir.
Seçim
Maşa seçimi için sac paketinin kütlesi, boyu, eni, yüksekliği, alt destek erişimi, alt yüzey açıklığı, bantlanma durumu, ağırlık merkezi, paket rijitliği ve kaldırma çevrimi birlikte değerlendirilir. Uzun paketlerde ana kirişin sehimi, kaldırma noktaları arasındaki yük paylaşımı ve tabakaların birbirine göre kayma riski önemlidir. Vinç kancası sayısı, kullanılabilir kanca altı yüksekliği, enerji besleme güzergâhı ve tesis içindeki stok yerleşimi de mekanik ve elektrik tasarımını belirler.
Motorlu kavrama, yük emniyeti ve özel tasarım seçenekleri
İki, dört veya çok noktalı alt destekli kavrama düzenleri; motor-redüktörlü pinyon-kremayer hareketi; yük askıdayken istem dışı açılmayı önleme, enerji kaybına karşı konum koruma, limit sensörleri, mekanik durdurucular ve motor tork/akım koruması uygulamaya göre seçilir. Destek pabuçları ve koruyucu kauçuk veya poliüretan temas elemanları, sac yüzeyine ve sıcaklığına uygun olarak projelendirilir. Alternatif vidalı tahrik, farklı kiriş boyu, düşük profilli tasarım, tek/çift vinç kancası askısı, akülü veya vinçten beslenen elektrik sistemi, kablolu/kablosuz/PLC kontrollü işletme, yük merkezi uyarlaması ve bakım kolaylaştırıcı bileşenler seçenekler arasındadır. Sürtünmeli sıkıştırma, özel yüksek sıcaklık, bandlı veya bandsız paket taşıma gibi uygulamalar ayrı mühendislik doğrulaması gerektirir.
Teklif İçin Gerekli Teknik Bilgiler
Teknik teklif için sac paketinin maksimum ve minimum ağırlığını, uzunluğunu, genişliğini, istif yüksekliğini, tabaka kalınlığını ve bantlı/bantsız durumunu paylaşın. Paketin altına pabuç giriş mesafesini, mevcut stok aralıklarını, kaldırma çevrim sıklığını, yükün sıcaklığını, yüzey koruma beklentisini ve ağırlık merkezi konumunu belirtin. Vinç kancası adedi, kanca altı yüksekliği, kablo tamburu veya kablo taşıma güzergâhı, kullanılabilir besleme ve kontrol tercihleri teklif mühendisliği için gereklidir.
Sheet Metal Tong için teknik teklif isteyin
Sık Sorulan Sorular
Sheet Metal Tong sac paketini nasıl kaldırır?
Motor-redüktör ve pinyon-kremayer sistemi kavrama kollarını hareket ettirir. Alt destek pabuçları, uygun biçimde yerleştirildiklerinde yatay sac paketinin ağırlığını alttan taşır. Yük askıdayken kol hareketi ve konum tutma emniyeti, seçilen modele ait mekanik ve kontrol tasarımıyla sağlanır.
35 ton, 4.500 mm ve 16.500 mm aynı makinenin kesin sınırları mıdır?
Hayır. 35 ton ürün ailesinin üst kapasitesidir; 4.500 mm genişlik ve 16.500 mm uzunluk ise hedef aile tasarım sınırlarıdır. Belirli makinede taşınabilecek gerçek yük, paket kesiti, destek noktaları, vinç düzeni ve mühendislik hesaplarıyla belirlenir. Daha büyük uygulamalar özel mühendislik kapsamında değerlendirilir.
Sıcak sac paketleri veya bandsız istifler kaldırılabilir mi?
550°C’ye kadar uygulamalar yalnızca özel sıcak sac tasarımında değerlendirilebilir; tüm ürünlerde geçerli değildir. Bandlı ve bandsız paketler de farklı yük bütünlüğü ve tabaka kayması değerlendirmeleri gerektirir. Malzemenin sıcaklığı, destek temasları ve istif davranışı doğrulanmadan kullanım uygunluğu kabul edilmez.
