ÖZEL YÜK KALDIRMA
Konteyner Spreader
ISO Konteynerler için Dört Noktadan Twistlock Kaldırma
Dolu 20 ve 40 ft ISO konteynerler için ayrı sabit gövdeler. Dört üst köşe twistlock bağlantısı; mekanik, elektrikli veya hidrolik ayrı seçenekler.
- 45 tona kadar
- Ürün ailesi üst kapasitesi
- 20 ft / 40 ft
- Ayrı sabit gövdeli modeller
Kare yükleniyor

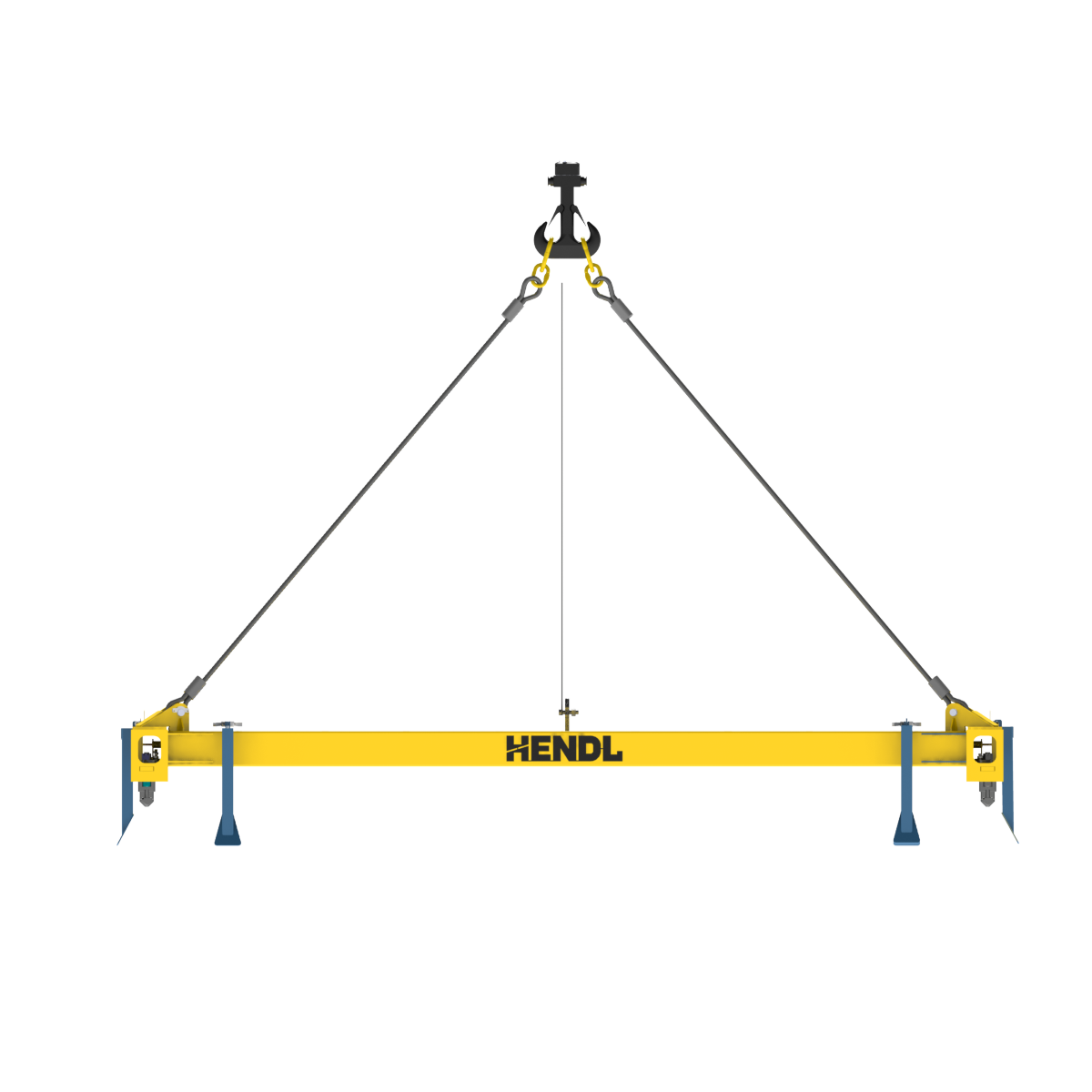

20 ft sabit mekanik model görseli
Ürün tanıtımı
HENDL Konteyner Spreader, dolu ISO yük konteynerlerinin dört üst köşe dökümüne bağlanan twistlock mekanizmalarıyla vinç altında kaldırılması ve taşınması için tasarlanır. Ürün ailesi 45 tona kadar kapasiteye yönelik mühendislik çözümlerini kapsar; bunun üzerindeki kapasiteler özel tasarım gerektirir. 20 ft (yaklaşık 6,10 m) ve 40 ft (yaklaşık 12,19 m) konteynerler için ayrı sabit gövdeli modeller sunulabilir. Mekanik yarı otomatik, elektrikli ve hidrolik kilit tahrikleri farklı konfigürasyonlardır; bu işlevlerin tamamı tek bir modelde standart olarak bulunmaz.
Standart Kapasite Ve Ölçüler
45 ton, P026 ürün ailesinin azami tasarım kapasitesidir; görseldeki 20 ft spreader için doğrulanmış çalışma yükü veya her varyantta geçerli kapasite değildir. Sabit 20 ft ve sabit 40 ft gövdeler ayrı konfigürasyonlardır; sabit bir 20 ft aparat 40 ft konteynere kendiliğinden uymaz. Elektrikli veya hidrolik teleskopik uzunluk ayarı, standart sabit gövdede bulunmaz; ancak ayrıca mühendisliği yapılan özel tasarım seçeneği olabilir. Twistlock tahriki, kilit algılama, konumlandırma kolları ve emniyet otomasyonu projeye özgüdür. Vinç kapasitesi ve konteynerin izin verilen brüt kütlesi ayrıca değerlendirilir; doğrulanmamış sertifika, garanti veya gerçekleştirilmiş test iddiası yapılmaz.
Çalışma Prensibi
Sabit gövdeli spreader, uygun uzunluktaki konteynerin üst köşe dökümleri hizasına yerleştirilir. Dört ISO twistlock ilgili köşe bağlantılarına oturur ve seçilen tasarımın kilitleme çevrimine göre mekanik yarı otomatik, elektrikli veya hidrolik olarak kilitlenir. Konteynerin yükü, onaylı köşe bağlantıları ve spreader gövdesi üzerinden vinç askısına aktarılır. Mekanik yarı otomatik varyantta kaldırma-indirme hareketinden yararlanan kilit çevrimi kullanılabilir; enerjili modellerde kilit durumu sensörlerle izlenebilir. Yük askıdayken kilitler çözülmemeli; bırakma yalnız konteyner güvenli biçimde yere oturtulup yük spreader üzerinden kaldırıldıktan sonra gerçekleşmelidir.
Seçim
Uygun spreader için konteynerin ISO tipi, 20 veya 40 ft boyu, gerçek brüt kütlesi, yükün ağırlık merkezi, köşe dökümlerinin durumu, vinç kanca düzeni ve kullanılabilir kanca altı yüksekliği incelenir. Dört kollu halat/sapan askısının üst bağlantı geometrisi ile konteynerin köşelerine bağlanan dört twistlock farklı işlevlerdir. Tek veya çift vinç kancalı askı, sabit veya hareketli kılavuzlar, açık saha koşulları ve çalışma çevrimi siparişe göre belirlenir. Mekanik gösterge ile sensörlü kilit geri bildirimi, farklı model ve kontrol mimarileri gerektirir.
Köşe kilitleme, vinç askısı ve projeye özel seçenekler
20 ft ve 40 ft için ayrı sabit gövdeli spreader modelleri, mekanik yarı otomatik twistlock çevrimi, manuel kilitli özel tasarım veya elektrikli/hidrolik kilit tahrikli varyantlar değerlendirilebilir. Konfigürasyona uygun mekanik durum göstergeleri, sensörlü kilit doğrulama, yerleşme algılaması, kaldırma kilitlemeleri, enerji kaybında emniyet, sabit veya hareketli kılavuzlar, sesli/ışıklı uyarılar ve otomasyon entegrasyonu projeye göre seçilir. Elektrikli veya hidrolik teleskopik 20/40 ft boy ayarı ile 45 ft ve diğer özel boylar ayrı mühendislik çözümleridir; temel sabit gövdeli modelin özelliği değildir. Tek/çift kancalı üst bağlantılar, dört kollu sapan askısı, özel vinç headblock adaptörü, açık saha korozyon koruması, bakım erişimi ve değiştirilebilir twistlock, pim ve burçlar da projeye özgü tasarlanabilir.
Teklif İçin Gerekli Teknik Bilgiler
Teknik teklif için konteynerin ISO tipini, 20/40 ft boyunu, boş ve tam yüklü brüt kütlesini, yük merkezi koşullarını ve köşe dökümü bilgilerini paylaşın. Vinci, tek/çift kanca düzenini, kanca ölçülerini, kaldırma yüksekliğini, kullanılabilir kanca altı mesafesini ve istenen üst askı/sapan düzenini belirtin. Kilitleme yöntemi (yarı otomatik, elektrikli veya hidrolik), mekanik ya da sensörlü kilit göstergesi, çalışma çevrimi, saha ortamı, konumlandırma kılavuzları ve varsa özel otomasyon taleplerini ekleyin.
Konteyner Spreader için teknik teklif isteyin
Sık Sorulan Sorular
20 ft ve 40 ft konteyner aynı sabit spreader ile kaldırılabilir mi?
Hayır. P026 ailesindeki sabit 20 ft ve sabit 40 ft spreader gövdeleri ayrı boyutlandırılır. Bir sabit gövdenin iki konteyner boyuna otomatik uyduğu varsayılmaz. İki boyu aynı cihazla taşımaya yönelik elektrikli veya hidrolik teleskopik bir çözüm ancak ayrıca tasarlanıp doğrulanan özel konfigürasyonla sağlanabilir.
Konteyner spreader üzerinde twistlock kilitleri nasıl çalışır?
Spreader, konteynerin dört üst köşe dökümüne ISO twistlock ile bağlanır. Mekanik yarı otomatik modellerde kilitleme çevrimi vinç indirme-kaldırma hareketinden yararlanabilir; elektrikli ve hidrolik modellerde kilitler ilgili tahrik üzerinden hareket eder. Mekanik kilit göstergeleri veya sensörlü geri bildirim ilgili tasarıma göre sağlanır. Kilitler yük askıdayken serbest bırakılmamalıdır.
45 ton kapasite tüm konteyner boyları ve spreader modelleri için geçerli mi?
Hayır. 45 ton ürün ailesinin üst tasarım kapasitesidir; belirli bir ünitenin WLL değeri değildir. Gerçek kapasite, 20 veya 40 ft gövde, konteynerin brüt kütlesi, ağırlık merkezi, askı düzeni, vinç kapasitesi, saha koşulları ve seçilen mekanizmaya göre her proje için tanımlanır. 45 tonun üzerindeki ihtiyaçlar ayrı mühendislik değerlendirmesi gerektirir.
