RULO VE TEL BOBİN KALDIRMA
Tel Bobin ve Filmaşin Kaldırıcı
Makaslı Mekanik Kavrama Aparatı
Dikey eksenli filmaşin ve tel bobinlerinin makaslı mekanik avantajla kavranarak vinçle kaldırılması için tasarlanan çözüm.
- 10 tona kadar
- Kaldırma kapasitesi
- Projeye özel
- Bobin ölçüleri
Ürün tanıtımı

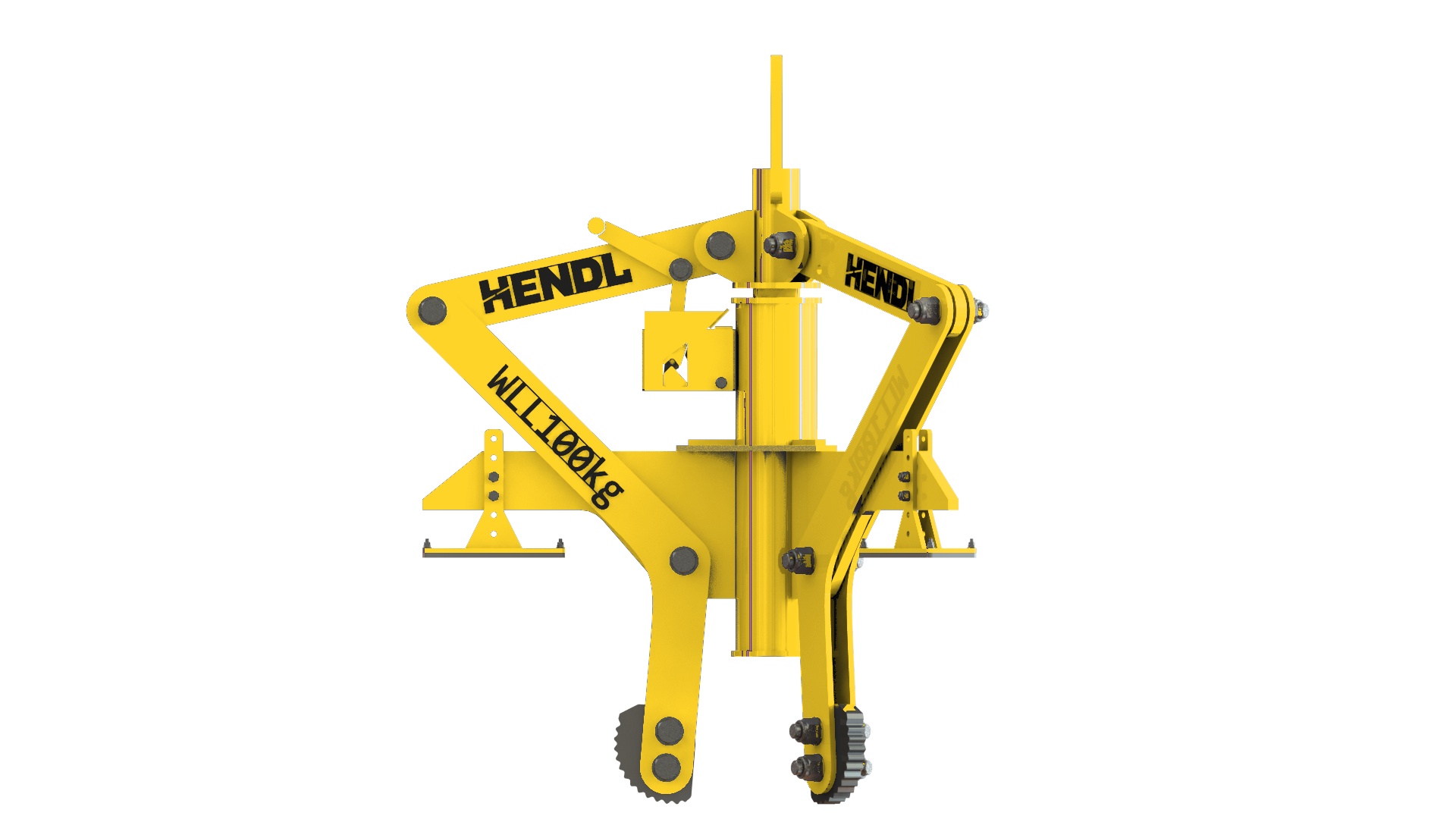

HENDL Tel Bobin ve Filmaşin Kaldırıcı, dikey eksende konumlandırılmış tel bobinleri ve filmaşin demetlerinin tavan vinciyle kaldırılması ve taşınması için geliştirilen mekanik bir kanca altı kaldırma ekipmanıdır. Ürün ailesi 10 tona kadar kaldırma kapasitesi sunar. Makaslı mekanizmanın kaldıraç etkisinden yararlanan kavrama düzeni, yük etkisi arttıkça daha güçlü bir tutma etkisi sağlar. Bobin ölçüleri, kavrama geometrisi ve işletme koşulları müşteri projesine göre belirlenir.
Standart Kapasite Ve Ölçüler
- Kaldırma kapasitesi
- 10 tona kadar.
- Kaldırma konumu
- dikey eksenli tel bobin ve filmaşin demetleri, üstten yerleştirilen aparat.
- Kavrama prensibi
- makaslı/kaldıraçlı mekanik avantaj; yük etkisiyle artan kavrama kuvveti.
- Kilitleme
- kaldırma/indirme çevrimine uygun otomatik adımlı mekanizma.
- Vinç bağlantısı
- kaldırma gözü / vinç kancası.
- Temas yüzeyleri
- uygulamaya göre çelik kavrama çeneleri veya koruyucu pedler.
Bobin ölçüleri proje bazında belirlenir; 10 ton üzerindeki uygulamalar özel mühendislik kapsamındadır.
Çalışma Prensibi
Aparat, vinç kancasına bağlanarak dikey eksenli tel bobinin üzerine getirilir ve tasarıma uygun kavrama konumuna yerleştirilir. Makaslı kol sistemindeki mekanik avantaj, kaldırma sırasında yükün etkisini kavrama kuvvetine dönüştürür. Yük arttıkça kavrama etkisi artar. Otomatik adımlı kilitleme mekanizması, kaldırma ve indirme çevrimlerinde kavrama durumunun değiştirilmesine olanak verir. Yükün güvenli şekilde bırakılması için aparat, ilgili modelin kullanım prosedürüne göre uygun destek yüzeyine indirilir; kilidin serbest bırakma sırası modele göre uygulanır. Kavrama yüzeylerinin bobine içten mi yoksa dıştan mı temas ettiği, seçilen konfigürasyona göre teknik projede tanımlanır.
Seçim
Ürün seçiminde azami bobin ağırlığı, bobin iç ve dış çapı, bobin yüksekliği, sarım yapısı, malzemenin temas dayanımı, ağırlık merkezi, stoklama düzeni, kanca altı yüksekliği ve çalışma çevrimi birlikte değerlendirilir. 10 ton, ürün ailesinin üst kapasitesidir; her ölçü kombinasyonunun tek bir aparatla kaldırılabildiği anlamına gelmez. Çalışma ölçüleri proje bazlıdır. Kavrama çenelerinin malzemesi ve şekli, bobinin yüzeyine ve tutma geometrisine göre belirlenir.
Özel kavrama geometrisi ve mekanik tasarım seçenekleri
Uygulama koşullarına göre değiştirilebilir kavrama çeneleri, merkezden kılavuzlanan rijit gövde, düşük kanca altı yüksekliği için kompakt tasarım, park/taşıma sehpası ve farklı bobin çaplarına uygun mekanik ayarlama seçenekleri sunulabilir. Yoğun çalışma çevrimlerine yönelik yapı ve aşınma yüzeyleri proje kapsamında değerlendirilebilir. Çelik temas çeneleri veya koruyucu pedler, bobin yüzeyine uygun olarak seçilir. Bu özellikler tek bir modelin zorunlu standart donanımı değildir.
Teklif İçin Gerekli Teknik Bilgiler
Teknik teklif için azami bobin ağırlığını, iç ve dış çapı, bobin yüksekliğini, sarım ve bağlama biçimini, stoklama aralığını, vinç kancası ölçülerini, kullanılabilir kanca altı yüksekliğini ve günlük çalışma çevrimini paylaşın. Bobin yüzeyinin hassasiyetini, tercih edilen kavrama temas malzemesini ve varsa dar alan veya yüksek çevrim gereksinimlerini belirtin. Ürünün önden ve yandan fotoğrafları ile yerleşim çizimleri kavrama geometrisinin belirlenmesine yardımcı olur.
Sık Sorulan Sorular
Tel Bobin ve Filmaşin Kaldırıcı kaç ton yük kaldırabilir?
HENDL ürün ailesi 10 tona kadar kaldırma kapasitesine yönelik çözümler sunar. Uygun kapasite ve kavrama düzeni, bobinin gerçek iç/dış çapına, yüksekliğine, ağırlığına ve çalışma koşullarına göre belirlenir. Daha yüksek kapasiteler özel mühendislik kapsamında değerlendirilebilir.
Aparatın kavrama kuvveti nasıl oluşur?
Makaslı kol ve kaldıraç düzeninin mekanik avantajı sayesinde kaldırılan yükün etkisi kavrama kuvvetine dönüşür. Yük arttıkça kavrama etkisi de artar. Otomatik adımlı kilitleme mekanizması kaldırma/indirme çevrimine uygun şekilde çalışır; bırakma işlemi ilgili modelin prosedürüne göre yapılır.
Farklı çaplara ve hassas tel yüzeylerine uygun çözüm yapılabilir mi?
Evet. Kavrama geometrisi ve mekanik ayarlar bobin ölçülerine göre projelendirilebilir. Temas koşullarına göre çelik çeneler veya koruyucu pedler seçilebilir. Değiştirilebilir çeneler, kompakt tasarım ve park sehpası gibi seçenekler de projeye göre değerlendirilebilir.
