Ürünler · Rulo Kaldırma Ekipmanı
Rulo kaldırma ekipmanı
Manuel Volanlı Yatay Tong
Yatay Çelik Rulo Kaldırma Aparatı
Yatay çelik rulolar için manuel volanla ayarlanan, trapez vidalı tahrikli ve düşük kanca altı yüksekliğinde avantaj sağlayan kaldırma aparatı.
- 10 tona kadar
- Kaldırma kapasitesi
- 300–2.200 mm
- Rulo genişliği
Ürün tanıtımı

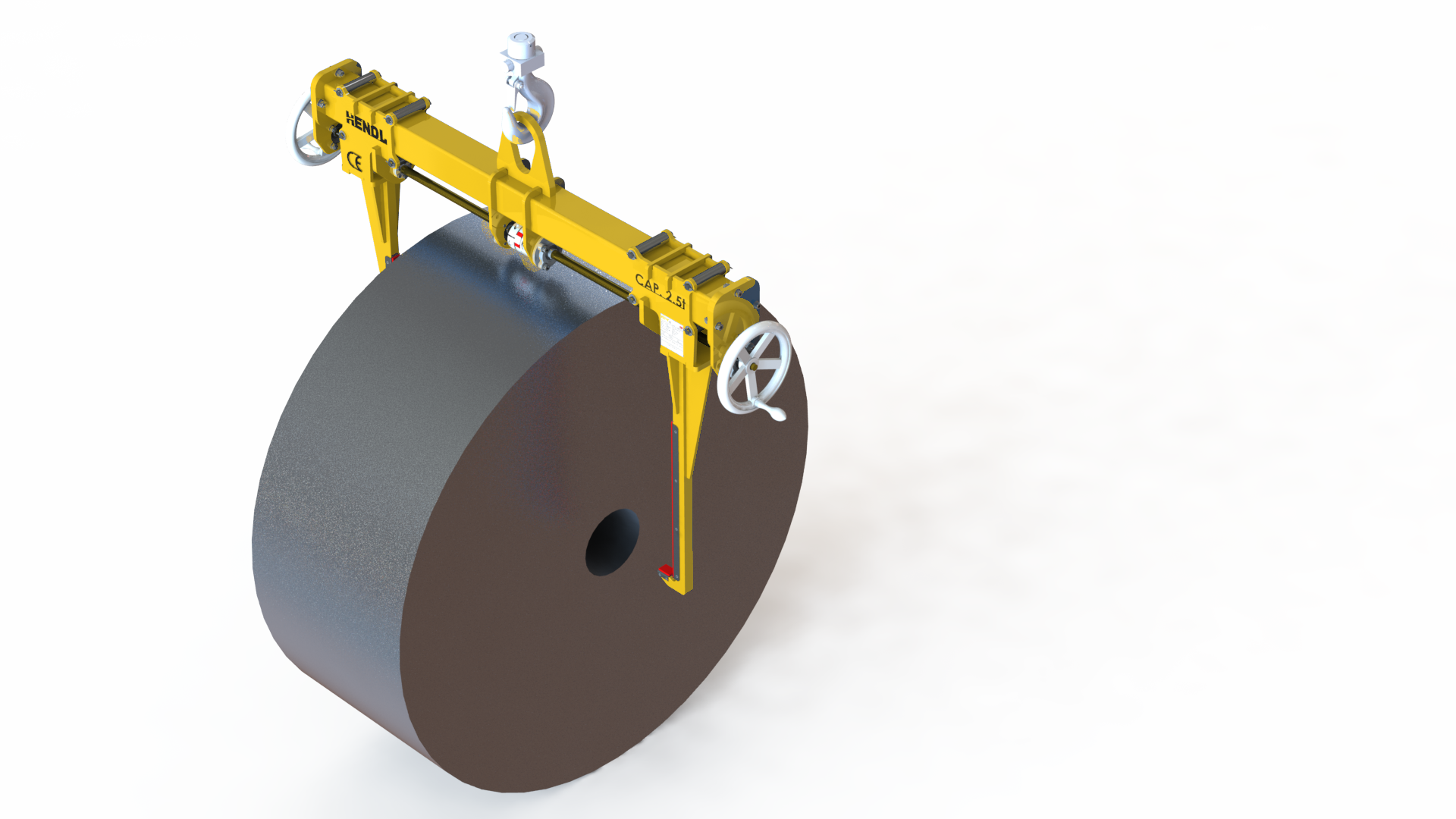

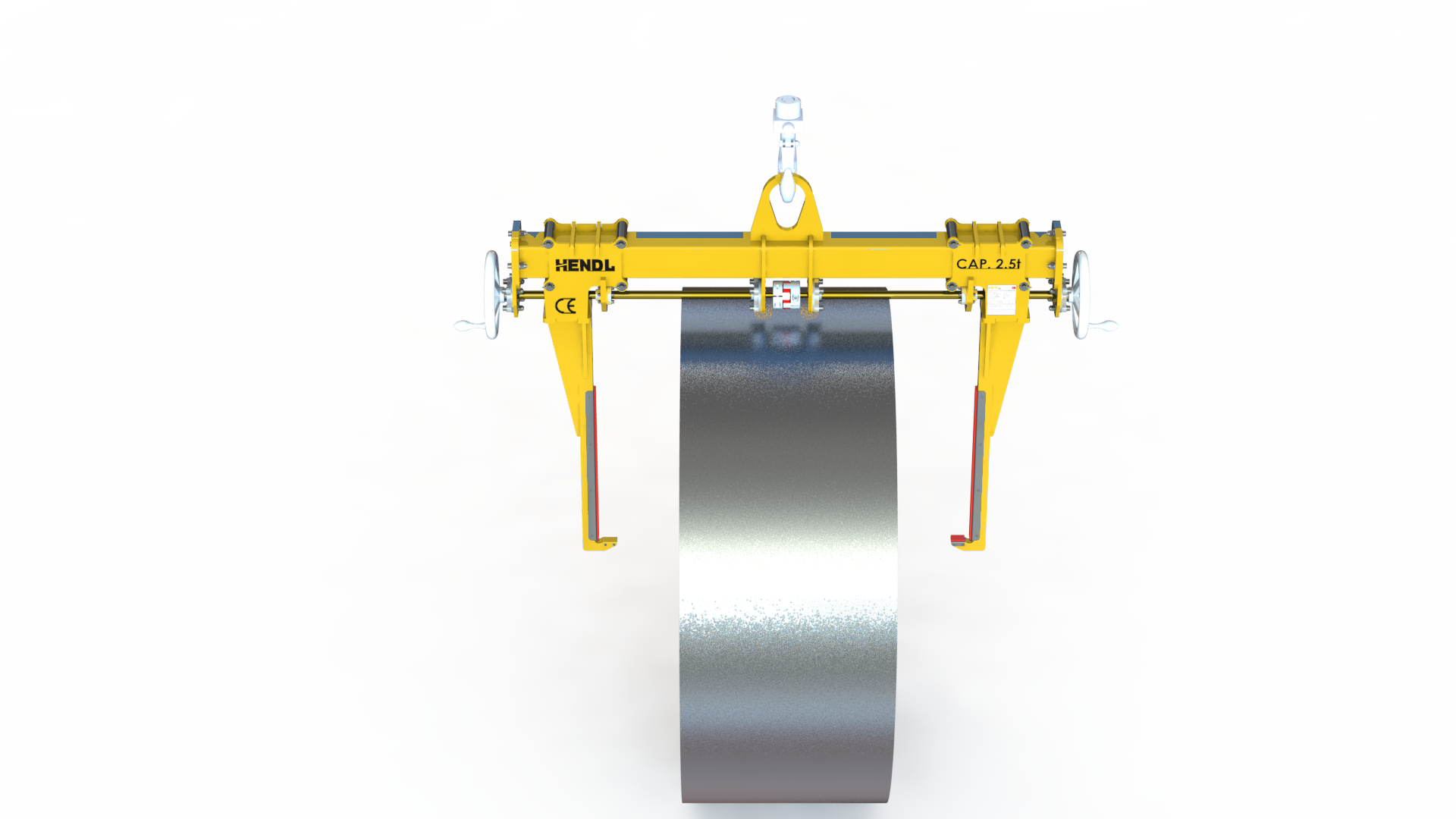

HENDL Manuel Volanlı Yatay Tong, yatay konumdaki çelik ve metal ruloların tavan vinciyle kaldırılması ve taşınması için tasarlanmış mekanik bir kanca altı kaldırma aparatıdır. 10 tona kadar kaldırma kapasitesi ve 300–2.200 mm rulo genişliği aralığı sunar. Manuel volanla ayarlanan kolları ve kompakt yerleşimi, kanca altı yüksekliğinin sınırlı olduğu tesislerde avantaj sağlar. Standart aralığın dışındaki genişlikler ve farklı rulo çapları için kol geometrisi müşteri ihtiyacına göre uyarlanabilir.
Standart Kapasite Ve Ölçüler
- Kaldırma kapasitesi
- 10 tona kadar.
- Rulo genişliği
- 300–2.200 mm.
- Kol ayarı
- manuel volan ve trapez vidalı mil tahriki.
Volan sıkma amacıyla kullanılmaz.
Trapez vida geri tahrike karşı yüksek direnç ve otoblokaj eğilimi gösterir; bağımsız mekanik emniyet kilidi bulunmaz.
Koruyucu temas pedleri poliüretan, kauçuk veya poliamid seçenekleriyle uygulanabilir.
Düşük kanca altı yüksekliği gerektiren uygulamalar için uygundur.
Özel genişlikler ve çaplar proje bazında değerlendirilir.
Çalışma Prensibi
Operatör, manuel volanı çevirerek kavrama kollarının konumunu rulo geometrisine göre ayarlar. Volan, ruloya ek sıkma kuvveti uygulamak için değil, kolların mekanik konumlandırılması için kullanılır. Hareket trapez vidalı mil üzerinden iletilir. Bu tahrik düzeni geri harekete karşı yüksek sürtünme direnci ve otoblokaj eğilimi sağlar; ancak bağımsız bir pozitif kilit veya emniyet kilidi yerine geçmez. Kaldırma öncesinde kol konumu, temas yüzeyleri, yük geometrisi ve vinç bağlantısı kontrol edilir.
Seçim
Seçimde azami rulo ağırlığı, minimum ve maksimum genişlik, iç ve dış çaplar, ağırlık merkezi, kol erişimi, vinç kancası ve kullanılabilir kanca altı yüksekliği birlikte değerlendirilir. Ürün ailesi 10 tona kadar ve 300–2.200 mm genişliğe yönelik çözümler sunar; her ağırlık ve ölçü kombinasyonunun tek bir aparatta karşılandığı anlamına gelmez. Çok farklı rulo çapları için kol geometrisi yeniden tasarlanabilir. Temas pedinin malzemesi rulo yüzeyinin hassasiyetine ve işletme koşullarına göre seçilir.
Özel ölçüler ve uygulamaya uygun seçenekler
Ürün, farklı rulo genişlikleri ve çap aralıkları için kol geometrisi revize edilerek tasarlanabilir. Poliüretan, kauçuk veya poliamid koruyucu temas pedleri yük yüzeyine göre seçilebilir. Kanca altı yüksekliğinin sınırlı olduğu uygulamalarda uygun yerleşim ve bağlantı geometrisi proje bazında belirlenir. Bu değişiklikler belirli bir mevcut modelin sınırsız ölçü aralığında çalışacağı anlamına gelmez.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için azami rulo ağırlığını, minimum ve maksimum genişliği, iç ve dış çapları, rulo yüzeyinin özelliklerini, vinç kancası ölçülerini, kullanılabilir kanca altı yüksekliğini, depolama düzenini ve çalışma sıklığını paylaşın. Farklı çaplarda rulo taşınıyorsa tüm çap aralıklarını ve mümkünse yerleşim fotoğraflarını belirtin.
Sık Sorulan Sorular
Manuel Volanlı Yatay Tong kaç ton kaldırabilir ve hangi rulo genişliklerine uygundur?
HENDL ürün ailesi 10 tona kadar kaldırma kapasitesi ve 300–2.200 mm rulo genişliği aralığı için çözümler sunar. Farklı genişlikler ve rulo çapları, uygun kol geometrisiyle müşteri projesine göre tasarlanabilir. Uygunluk her yük ve ölçü kombinasyonu için ayrı değerlendirilir.
Volan ruloyu sıkar mı? Trapez vida sistemi kilit görevi görür mü?
Hayır. Volan, kolların konumunu mekanik olarak ayarlar; ruloyu ek kuvvetle sıkmak için kullanılmaz. Trapez vidalı mil geri harekete karşı yüksek direnç ve otoblokaj eğilimi sağlar. Ancak bu özellik bağımsız bir mekanik emniyet kilidi veya her koşulda garanti edilen tam otoblokaj olarak değerlendirilmez.
Düşük kanca altı yüksekliğinde kullanılabilir mi ve rulo yüzeyi nasıl korunur?
Evet. Kompakt mekanik yerleşimi, düşük kanca altı yüksekliğine sahip tesislerde avantaj sağlar. Rulo yüzeyinin korunması için uygulamaya göre poliüretan, kauçuk veya poliamid temas pedleri seçilebilir.
