ENDÜSTRİYEL YÜK ÇEVİRME SİSTEMLERİ

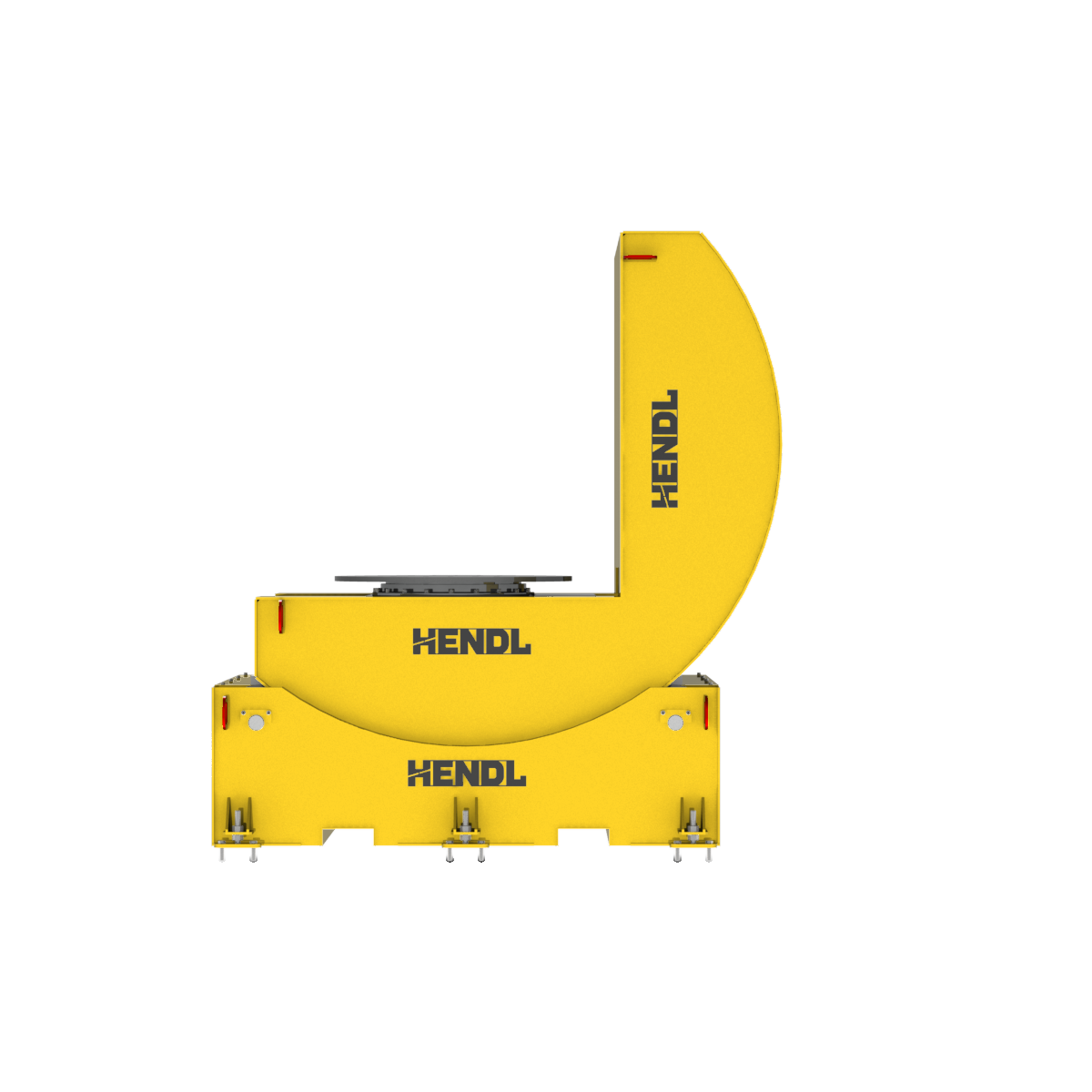

180° Endüstriyel Yük Çevirici
Kalıpların ve ağır iş parçalarının bakım için ters yüz edilmesi
90° yatırma ve bağımsız 180° döner tablayı birleştiren, aynı taraftan yükleme ve geri alma düzenine uygun özel mühendislik çözümü.
- 60 tona kadar
- Yük kapasitesi
- 90° + 180°
- İki ayrı hareket ekseni
Kare yükleniyor
Ürün tanıtımı
HENDL 180° Endüstriyel Yük Çevirici, kalıpların ve ağır iş parçalarının bakım, kontrol ve yeniden konumlandırma sırasında güvenli biçimde desteklenerek ters yüz edilmesi için projeye özel tasarlanır. L/C tipi yatırma gövdesi ile bağımsız motorlu döner tabla, tek bir iş istasyonunda iki farklı hareket ekseni sağlar. Uygun yük sabitleme ve hareket sıralamasıyla parça, yüklendiği taraftan geri alınacak şekilde yönlendirilebilir. Metal rulolar, paletler ve sac paketleri için ayrı taşıyıcı ve sabitleme düzenleri geliştirilebilir.
Standart Kapasite Ve Ölçüler
Ürün ailesi 60 tona kadar yükler için projelendirilebilir; daha yüksek kapasite özel mühendislik değerlendirmesine tabidir.
Yaklaşık 60 saniyelik çevrim değeri model, yük geometrisi ve hareket sırasına bağlıdır; 60 tonluk her yükte garanti edilen toplam çevrim süresi değildir.
90° yatırma ve bağımsız 180° tabla yönlendirmesi farklı eksen hareketleridir.
Makine ve yük ölçüleri müşterinin uygulamasına göre belirlenir; tüm modeller için tek bir standart platform ölçüsü tanımlanmaz.
Çalışma Prensibi
İlk hareket, yükü taşıyan L/C tipi gövdenin elektrik motoru ve redüktörle yaklaşık 90° yatırılmasıdır. İkinci, bağımsız motor-redüktörlü hareket, entegre tablayı kendi dönüş ekseni çevresinde 180° yönlendirir. Uygulamaya uygun hareket dizisi ve pozitif yük sabitlemesiyle kalıp veya ağır iş parçasının karşı yüzü bakım için erişilebilir konuma getirilebilir. Operatör aynı taraftan yükleme ve geri alma düzeninden yararlanabilir; tesis yerleşimine göre iki taraftan yükleme/boşaltma erişimi de tasarlanır. Bu iki eksenli çalışma, tek eksende kesintisiz 180° çevirme ya da raylı transfer hareketiyle karıştırılmamalıdır.
Seçim
Her uygulamada yükün gerçek kütlesi, en-boy-yüksekliği, ağırlık merkezi, alt/üst yüzeyleri, sabitleme noktaları, istenen son konum, çevrim sıklığı ve operatör erişim alanı belirlenir. Düz döner tabla ile yüke özel bağlama noktaları temel yaklaşımı oluşturur; kalıp, rulo ve sac paketleri farklı destekleme aparatları gerektirebilir. Döner tablanın ve yatırma gövdesinin yerleşimi, aynı taraftan çalışma avantajını tesisin mevcut malzeme akışıyla uyumlu hale getirmek üzere seçilir.
Güvenlik ve özel mühendislik seçenekleri
Yük sabitleme ve kilitleme noktaları; rulo çözülmesini veya yuvarlanmasını sınırlayan prizmalar; poliamid, UHMW-PE veya poliüretan temas yüzeyleri; yatırma son limitleri ve döner tabla 0°/180° konum algılama; acil durdurma, kontrollü frenleme ve enerji kesintisinde konum tutma çözümleri; ışık bariyeri veya lazer alan tarayıcı; sesli ve ışıklı uyarılar; iki hareketin çakışmasını önleyen kontrol sıralaması, ilgili modelin risk analizine göre değerlendirilebilir. Değiştirilebilir V yataklar, özel sabitleme aparatları, vinç/forklift erişimi, konveyör entegrasyonu, kaynak akımı bağlantısı, kompakt şasi, kablolu/kablosuz kumanda, bakım kilitlemesi ve zemine gömülü kurulum seçenekleri proje bazında tasarlanabilir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için yük cinsini (özellikle kalıp veya ağır iş parçası), azami ağırlığı, ölçülerini, ağırlık merkezi konumunu, bağlama yüzeylerini, istenen ilk/son yönelimini, aynı taraftan çalışma ihtiyacını, yükleme aracını, günlük çevrim sayısını ve mevcut yerleşim planını paylaşın. Varsa teknik resim, STEP dosyası ve bakım operasyonu sırasındaki erişim gereksinimlerini ekleyin.
Sık Sorulan Sorular
180° yük çevirici kalıbı gerçekten ters yüz edebilir mi?
Evet, uygun bağlama ve hareket sırası tasarlandığında 90° yatırma ile bağımsız 180° tabla yönlendirmesi birlikte kullanılarak kalıbın veya ağır parçanın karşı yüzü bakım için erişilebilir hale getirilebilir. Bu işlem tek eksende 180° dönüşle aynı mekanizma değildir; uygulanabilirlik yük geometrisi ve sabitleme tasarımına bağlıdır.
Yük aynı taraftan alınıp yine aynı taraftan geri verilebilir mi?
Evet. Ürün ailesinin temel yerleşim avantajı, döner tabla yönlendirmesi sayesinde uygun konfigürasyonda aynı çalışma tarafında yükleme ve geri alma olanağıdır. İhtiyaç halinde iki karşı taraftan yükleme ve boşaltma erişimi de tesis düzenine göre planlanabilir.
Kapasite, çevrim süresi ve standart ölçüler nelerdir?
HENDL ürün ailesinin yayımlanan üst kapasitesi 60 tondur; üzeri özel mühendislik gerektirir. Yaklaşık 60 saniye çevrim değeri modele, yük geometrisine ve hareket dizisine bağlıdır. Platform ve yük ölçüleri projeye özel belirlenir; tek bir makinenin tüm 60 tonluk yükler için uygun olduğu varsayılmaz.
