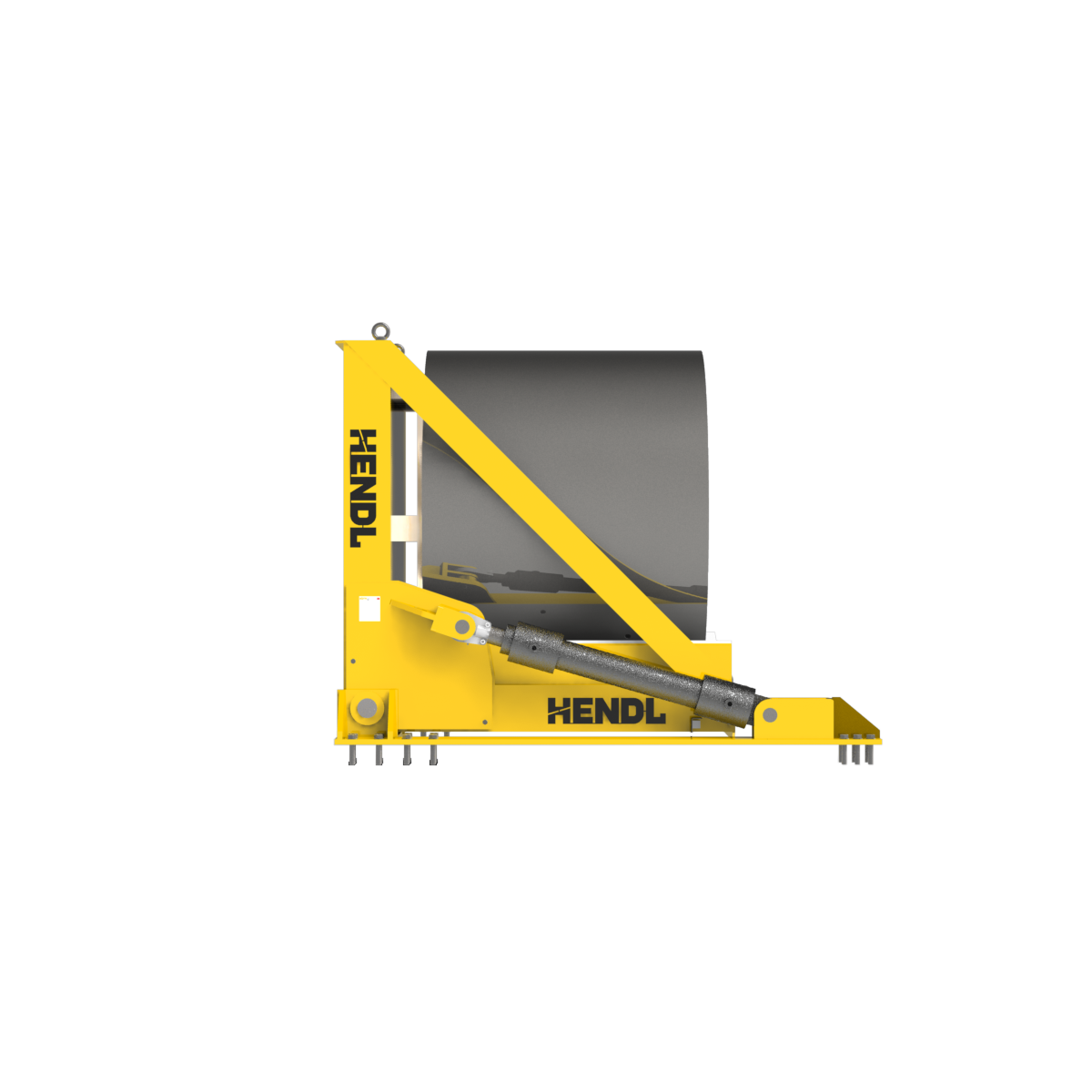

Hidrolik Devirme Sistemi
Rulo, Kalıp ve Özel Yükler için 0–90° Konumlandırma
Çift etkili hidrolik silindirli, L tipi veya V yataklı özel tasarımlarla kontrollü endüstriyel yük devirme.
- 50 tona kadar
- Yük kapasitesi
- 0–90°
- Kontrollü konumlandırma
Kare yükleniyor
Ürün tanıtımı
HENDL Hidrolik Devirme Sistemi; metal ruloların, kalıpların, trafoların ve özel endüstriyel yüklerin kontrollü biçimde yatırılması, kaldırılması ve açısal olarak konumlandırılması için tasarlanır. 50 tona kadar kapasite sunabilen ürün ailesi, uygulamaya göre L tipi menteşeli platform veya V yataklı şasiyle yapılandırılır. Çift etkili hidrolik silindirler ve elektrik motorlu hidrolik güç ünitesiyle 0–90° aralığında hareket sağlanır. Daha yüksek kapasiteler ve farklı yük geometrileri özel mühendislik kapsamında değerlendirilir.
Standart Kapasite Ve Ölçüler
- Kapasite
- 50 tona kadar; üzeri özel mühendislik.
- Hareket
- 0–90° kontrollü açısal konumlandırma.
- Devirme süresi
- 30–90 saniye, yük ve proje koşullarına bağlı.
- Konstrüksiyon
- ayrı L tipi veya V yataklı uygulama konfigürasyonları.
- Tahrik
- çift etkili hidrolik silindirler ve elektrik motorlu hidrolik güç ünitesi.
- Kumanda
- butonlu panel ve hidrolik valf kontrolü.
- Kurulum
- sabit veya projeye özel kısa mesafeli hareketli tip.
- Boyutlar
- proje bazlı.
Çalışma Prensibi
Yük, vinç, forklift veya uygun konveyör arayüzü kullanılarak tasarlanan destek platformuna yerleştirilir. Yüke uygun yatak, yan destek ve mekanik tutucularla konumlandırıldıktan sonra elektrohidrolik valfler üzerinden kumanda edilen çift etkili silindirler menteşeli gövdeyi hareket ettirir. Operatör butonlu kumanda panelinden devirme hareketini başlatır ve kontrol eder. 0–90° aralığında hedef konuma kontrollü yaklaşma, seçilen valf düzeni, hareket sensörleri ve gerekiyorsa açı geri bildirimiyle projeye uygun olarak tasarlanır. Karşı denge/yük tutma valfleri, hidrolik basınç koruması ve servis kilitlemeleri, konfigürasyona ve risk değerlendirmesine göre uygulanır.
Seçim
Sistem seçimi; yükün türü, en yüksek ve en düşük ağırlık, ağırlık merkezi, dış ölçüler, taban/temas geometrisi, başlangıç ve bitiş açısı, gerekli ara açılar ve hedef 30–90 saniyelik çevrim ihtiyacı dikkate alınarak yapılır. Şasi yerleşimi, çukur gereksinimi, yükleme yönü, vinç/forklift/konveyör arayüzü, zemin taşıma kapasitesi ve çalışma çevrimi belirlenir. Kısa mesafeli hareketli özel modeller değerlendirilebilir; ancak ray üzerinde transferle devirmeyi birleştiren ayrı P014 sisteminin özellikleri bu ürünün standardı değildir. 50 ton ve 30–90 saniye değerleri her yük geometrisinde eşzamanlı performans garantisi değildir.
Yük desteği, hidrolik emniyet ve entegrasyon seçenekleri
Uygulama ve yük geometrisine göre poliamid veya UHMW-PE koruyucu V yatak yüzeyleri, poliüretan/kauçuk temas bölgeleri, ayarlanabilir yataklar ve yan kılavuzlar, değiştirilebilir rulo/kalıp platformları ve çoklu yük destekleri sunulabilir. Motorlu merkezleme, konveyörlü yükleme/boşaltma, otomatik istasyon bağlantısı, çukur içinde zeminle sıfır kurulum, kısa mesafeli hareketli şasi ve bakım erişimi özel mühendislik seçenekleridir. Uygun konfigürasyonlarda karşı denge/yük tutma valfi, hortum arızasında kontrolsüz hareketi sınırlamaya yönelik hidrolik devre, basınç emniyet valfi, mekanik bakım pimleri, uç limit sensörleri, acil durdurma, rulo stoperleri, ışık bariyeri veya lazer tarayıcı, sesli/ışıklı uyarılar, açı sensörü/enkoder ve çevre bariyerleri uygulanabilir. Bu işlevlerin hiçbiri bütün modellere otomatik olarak standart kabul edilmez.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için yük türünü (rulo, kalıp, trafo veya özel yük), ağırlık aralığını, ölçüleri, ağırlık merkezi konumunu, fotoğraf veya teknik resimleri, başlangıç/bitiş konumlarını ve istenen duruş açılarını paylaşın. Hedef çevrim süresi, günlük çevrim sayısı, yükleme/boşaltma yöntemi, mevcut alan, zemin ve temel bilgileri, elektrik beslemesi ile hidrolik/emniyet arayüzü gereksinimlerini belirtin. Kısa mesafeli hareket, çukur montajı, konveyör, otomasyon ve koruyucu yatak taleplerini ayrıca ekleyin.
Sık Sorulan Sorular
Hidrolik Devirme Sistemi hangi yükleri kaç tona kadar çevirebilir?
HENDL, metal rulolar, kalıplar, trafolar ve farklı endüstriyel yükler için 50 tona kadar hidrolik devirme çözümleri tasarlar. Uygun şasi, destek yüzeyleri ve nominal kapasite yükün geometrisine ve ağırlık merkezine göre belirlenir; 50 ton üzeri talepler özel mühendislikle değerlendirilir.
0–90° arasında ara açılarda durmak mümkün müdür?
Evet. P012 ürün ailesinde 0–90° arasında kontrollü açısal konumlandırma projeye uygun şekilde tasarlanabilir. Talep edilen ara açılar, duruş hassasiyeti ve yük tutma gereksinimleri baştan belirtilmelidir; sensör ve kontrol düzeni bunlara göre seçilir.
Hidrolik modelin P011 elektrikli Coil Upender ve P014 raylı sistemden farkı nedir?
P012’de temel devirme hareketi, elektrik motorlu bir hidrolik güç ünitesinin beslediği çift etkili silindirlerle yapılır. P011’in temel hareketi ise elektrik motoru ve redüktörlü mekanik tahrike dayanır. P012’de kısa mesafeli hareketli özel şasi değerlendirilebilir; raylı transfer ve devirme işlevlerini birleştiren P014 ayrı bir ürün ailesidir.
