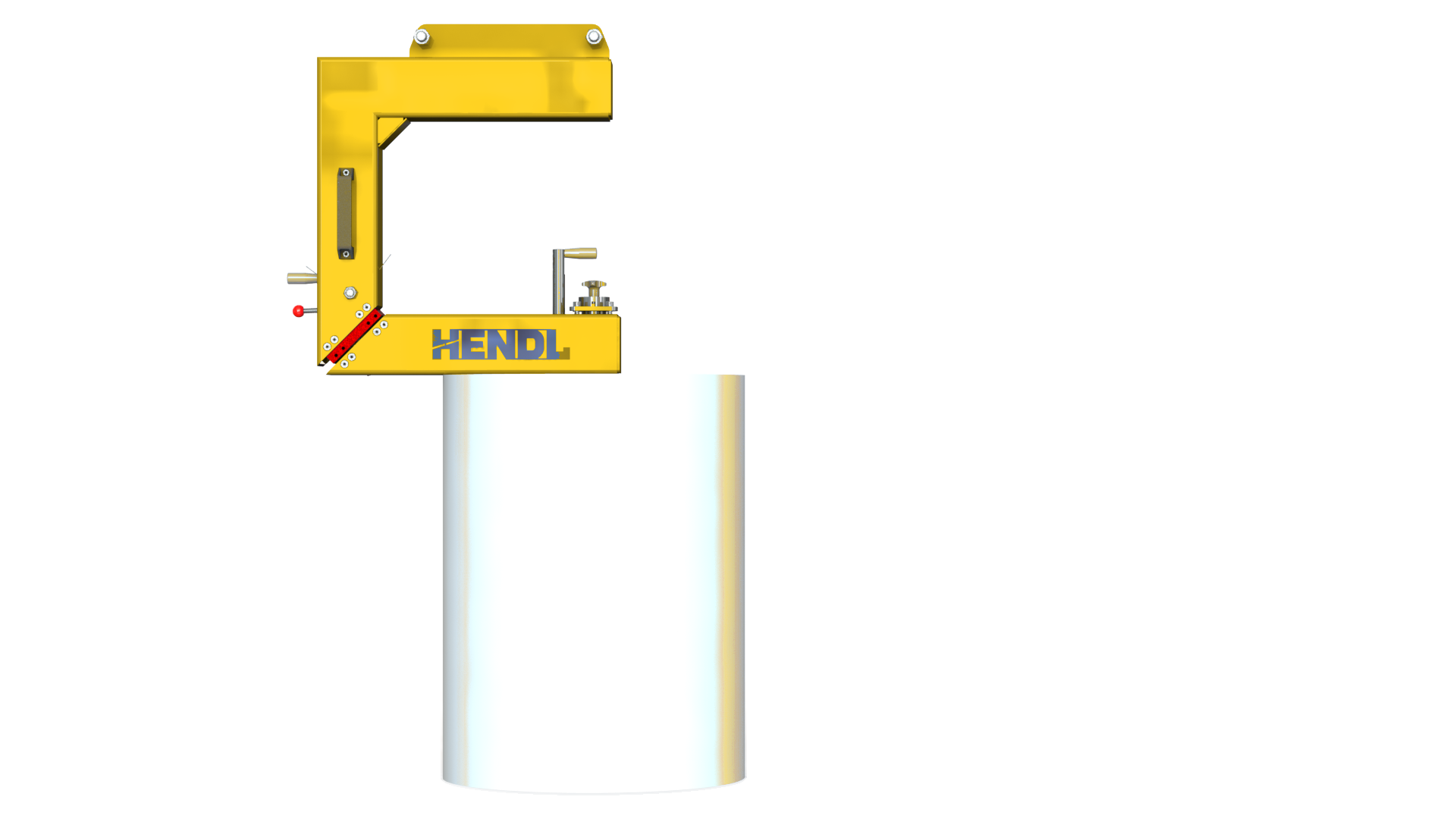

Kâğıt ve Plastik Rulo Çevirici
Vinç Tipi, Göbekten Kavramalı 90° Rulo Çevirme
Kâğıt, plastik film ve diğer sarılı ürünleri iç göbeğinden kavrayarak yatay ve dikey konumlar arasında çeviren vinç tipi çözüm.
- 1 tona kadar
- Kaldırma kapasitesi
- 90°
- Çevirme açısı
Ürün tanıtımı
HENDL Kâğıt ve Plastik Rulo Çevirici, kâğıt, plastik film, tekstil, folyo ve ambalaj rulolarının yatay ve dikey eksenli konumları arasında 90° çevrilmesi için geliştirilen vinç kancasına asılan bir kaldırma ekipmanıdır. Rulo göbeğinden içten kavrama prensibini kullanır. 1 tona kadar kapasiteli ürün ailesinde manuel, elektrikli ve pnömatik konfigürasyonlar ayrı uygulama ihtiyaçlarına göre tasarlanır. Daha yüksek kapasiteler ve farklı rulo ölçüleri özel mühendislik kapsamında değerlendirilir.
Standart Kapasite Ve Ölçüler
- Kaldırma kapasitesi
- 1 tona kadar.
- Çevirme
- yatay ve dikey rulo ekseni konumları arasında 90°.
- Bağlantı
- vinç kancasından asılı.
- Kavrama
- rulo göbeğinden içten.
Manuel, elektrikli ve pnömatik modeller ayrı konfigürasyonlardır.
Rulo ölçüleri projeye göre belirlenir; 1 ton üzerindeki talepler özel mühendislik kapsamında değerlendirilir.
Çalışma Prensibi
Aparat vinç kancasına bağlanır ve rulo göbeğine uygun içten kavrama elemanıyla yükü tutacak şekilde konumlandırılır. Rulonun kavranması, kaldırılması ve yatay–dikey konumlar arasında 90° çevrilmesi, seçilen manuel, elektrikli veya pnömatik modelin çalışma düzenine göre gerçekleştirilir. Uygun motorlu konfigürasyonlarda kavrama konum sensörleri, dönüş açısı stopları ve konum algılama ile kontrollü hareket sağlanabilir. Enerji kesintisi sırasında yükü tutmaya yönelik düzenler de ilgili projenin tasarımında ele alınır. Bu fonksiyonlar bütün modellerin standart donanımı olarak kabul edilmez.
Seçim
Ürün seçiminde azami rulo ağırlığı, dış çap, rulo genişliği, göbek iç çapı ve malzemesi, ağırlık merkezi, başlangıç ve bitiş konumu, vinç bağlantısı, kullanılabilir kanca altı yüksekliği ve çalışma çevrimi değerlendirilir. Rulo yüzeyinin hassasiyeti, tesisin elektrik veya basınçlı hava altyapısı ve gereken kumanda düzeni de doğru modelin seçimini etkiler. Rulo ölçüleri proje bazında belirlenir; 1 tonluk aile kapasitesi her geometri ve her model için tek tip performans taahhüdü değildir.
Modele bağlı emniyet özellikleri ve özel mühendislik
Uygulamaya göre 3 inç, 6 inç veya özel göbek çapları için değiştirilebilir mandreller; kauçuk, poliüretan veya poliamid koruyucu temas yüzeyleri; hijyenik ortamlar için paslanmaz çelik yapı; kompakt, düşük kanca altı yüksekliğine uygun geometri ve park/taşıma sehpası sunulabilir. Uygun modellerde kavrama kapanma/konum sensörleri, 90° hareket için mekanik stop ve konum sensörleri, motorlu sistemlerde acil durdurma ve kontrollü dönüş, sesli/ışıklı uyarılar ve enerji kesintisinde yük tutmaya yönelik düzenler proje ihtiyaçlarına göre belirlenir. Bu seçeneklerin tamamı her modelde standart değildir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için rulo ağırlığı, dış çapı, genişliği, göbek iç çapı ve malzemesi, başlangıç/bitiş konumları, mevcut vinç kancası, kanca altı yüksekliği, çevrim sıklığı ve kullanılabilir elektrik veya basınçlı hava bilgilerini paylaşın. Hassas yüzey, hijyenik çalışma ortamı, 3 veya 6 inç mandrel ve özel park sehpası ihtiyacını da belirtin.
Sık Sorulan Sorular
Bu rulo çevirici hangi açıda çalışır?
HENDL ürün ailesi, rulonun eksen konumunu yataydan dikeye veya tersine değiştirmek için 90° çevirme çözümü sunar. 360° sürekli dönüş veya ruloyu kendi ekseninde döndürme bu ürünün yayımlanan özelliği değildir.
Hangi rulolar ve göbek çapları için uygundur?
Kâğıt, plastik film, tekstil, folyo ve ambalaj ruloları için proje bazlı tasarlanır. Göbekten içten kavrama kullanılır; 3 inç ve 6 inç için değiştirilebilir mandrel seçenekleri ve farklı göbek çaplarına özel tasarımlar sunulabilir. Rulo ölçüleri siparişe göre belirlenir.
Manuel, elektrikli ve pnömatik modeller arasında ne fark vardır?
Bunlar farklı tahrik ve kumanda gereksinimlerine göre tasarlanan ayrı ürün konfigürasyonlarıdır. Motorlu uygulamalarda acil durdurma, konum algılama ve kontrollü hareket gibi fonksiyonlar proje kapsamına göre düzenlenir. Yük tutma ve kavrama güvenliği, seçilen modelin mekanik ve kontrol tasarımına göre belirlenir.
