TRAVERSLER VE KALDIRMA KİRİŞLERİ

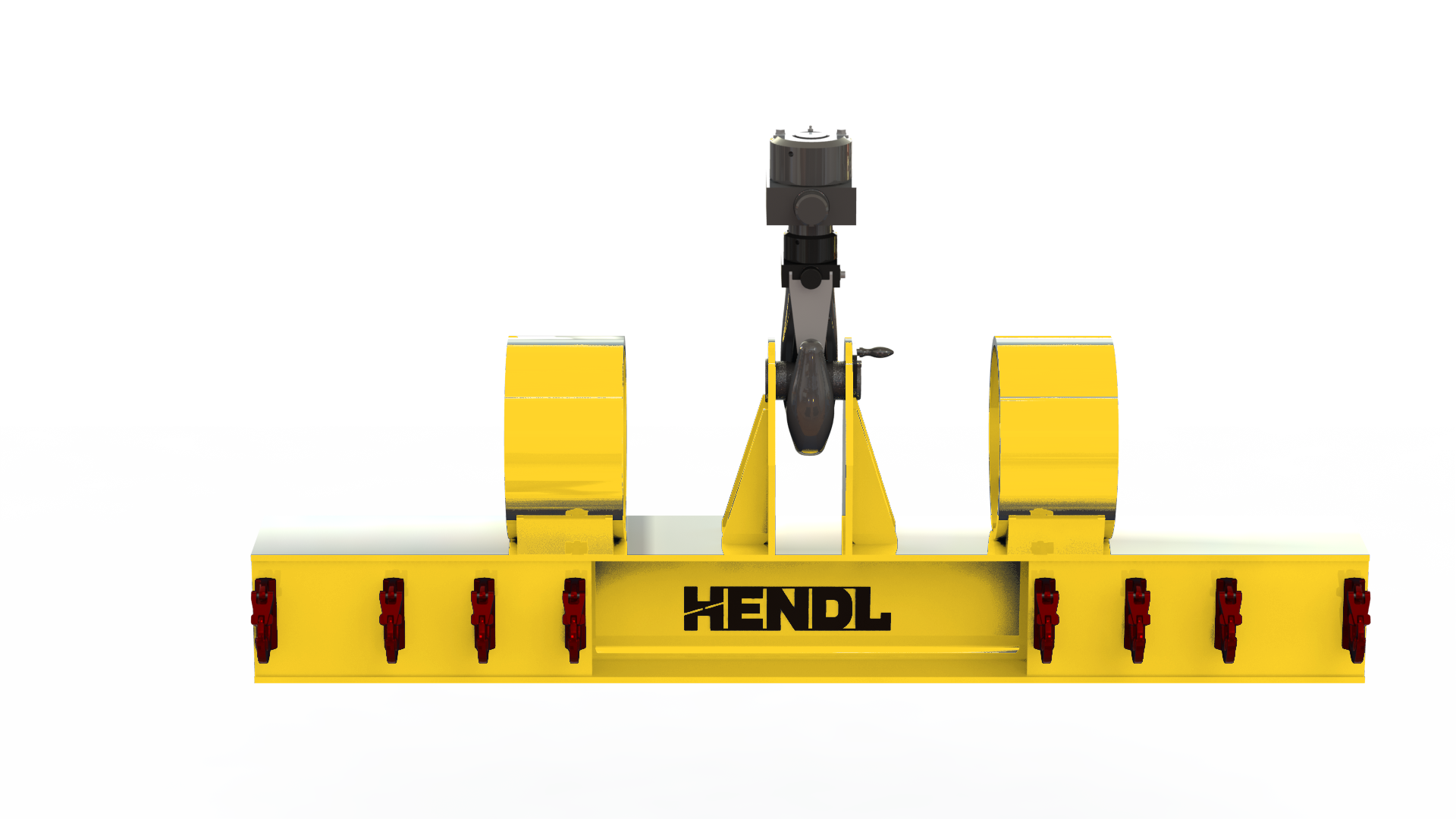

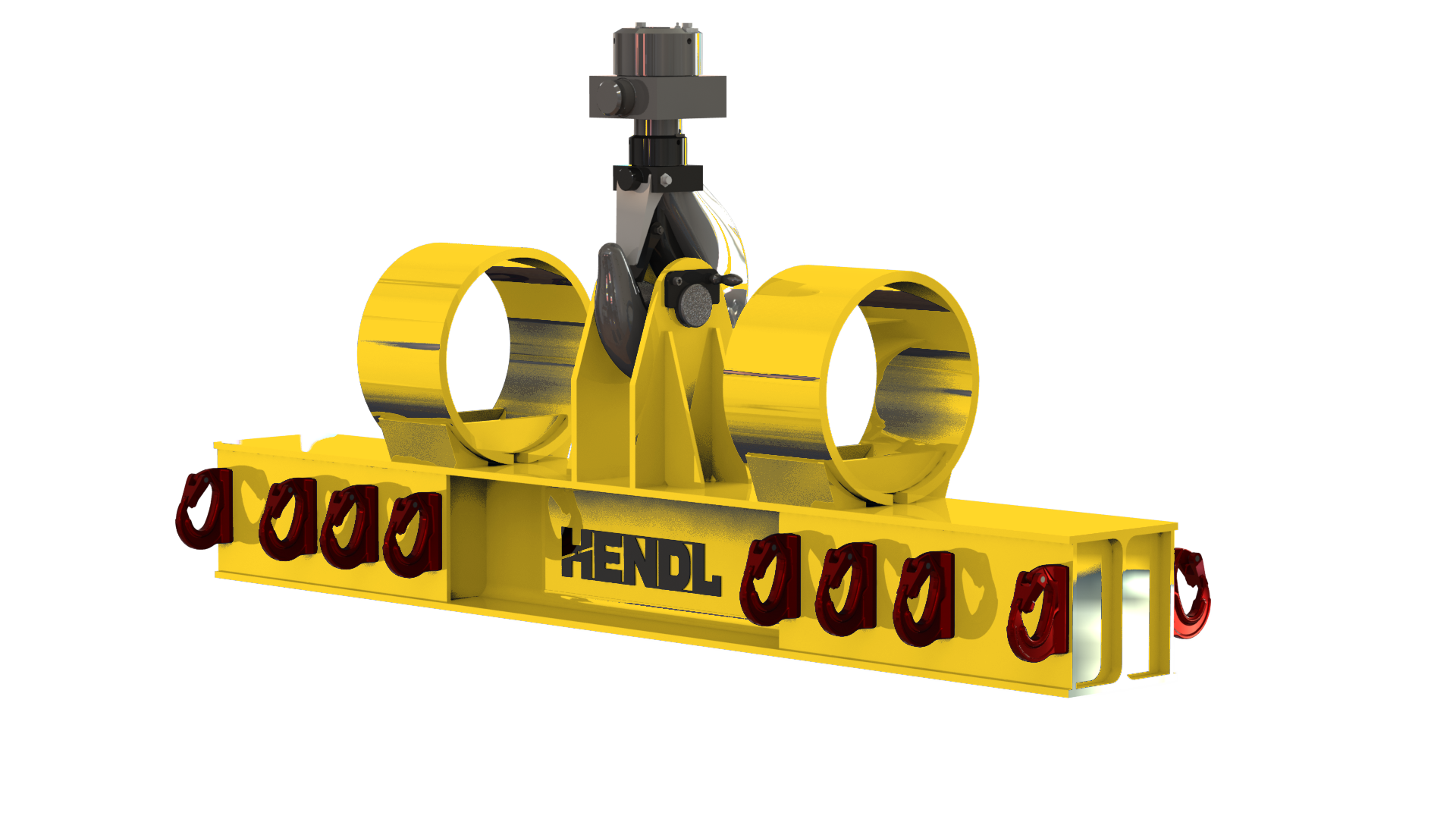

Kancalı Travers
Ağır Yükler için Çok Noktalı Güvenilir Kaldırma
Kalıp, makine, metal ve beton yükler için I/H tipi pasif travers; iki, dört veya çok noktalı kanca seçenekleri.
- 200 tona kadar
- Ürün ailesi kapasitesi
- Projeye özel
- Kanca açıklığı ve düzeni
Ürün tanıtımı
HENDL Kancalı Travers, ağır ve büyük boyutlu yükleri vinçten birden fazla uygun kaldırma noktasına aktarmak amacıyla tasarlanan pasif bir kaldırma kirişi ailesidir. I tipi ve H tipi konstrüksiyonlarda; iki, dört veya daha fazla alt kaldırma noktasıyla metal ürünler, kalıplar, beton elemanlar, makine parçaları ve özel endüstriyel yükler için projelendirilir. Ürün ailesi 200 tona kadar kapasite sınıfını kapsar; üzerindeki uygulamalar özel mühendislik değerlendirmesi gerektirir.
Standart Kapasite Ve Ölçüler
200 ton, HENDL P017 ürün ailesinin üst kapasite sınırıdır; görseldeki tek cihazın doğrulanmış kapasitesi veya her kanca aralığında geçerli bir çalışma yükü değildir. Her tasarımda izin verilen yük, kiriş açıklığı, kaldırma noktaları ve bağlantı kuvvetlerine göre belirlenir. Sabit ya da kademeli kanca yerleşimleri yalnızca ilgili tasarımın onaylı kullanım sınırları içinde kullanılmalıdır. Sapan yönleri ve izin verilen açı değerleri henüz standartlaştırılmış bir P017 verisi değildir; gerçek uygulamanın mühendislik hesabı ve kullanım talimatında tanımlanır. Boyutlar, kanca açıklıkları ve kanca altı yüksekliği proje bazlıdır.
Çalışma Prensibi
Travers, vinç kancasına tek merkezi askı gözü, iki kollu üst askı veya çift kanca için tasarlanmış ayrı bağlantı düzenlerinden biriyle bağlanır. Alt taraftaki sabit veya özel dövme kancalar, yüke uygun kaldırma kulakları ya da projede belirlenen bağlantı ekipmanlarıyla kullanılır. Sabit, kademeli konumlu veya çok noktalı kanca yerleşimleri farklı tasarımlar halinde sunulabilir. Çalışma prensibi pasiftir: P017 üzerinde motorlu yürüyüş, motorlu kanca hareketi veya tahrikli açıklık ayarı bulunmaz. Kaldırma noktalarının yük payı, bağlantı geometrisi ve sapan açıları uygulamaya göre mühendislik hesabıyla belirlenir.
Seçim
Doğru travers için yükün kütlesi, boyutları, ağırlık merkezi, kaldırma mapalarının sayısı ve konumu, vinç kancasının tipi ve adedi, kanca altı yüksekliği ve çevresel koşullar gerekir. I veya H tipi gövde, kanca sayısı ve yerleşimi, simetrik ya da asimetrik yük dağılımına göre seçilir. İki veya çok sayıda alt kancanın bulunması, yükün kendiliğinden eşit dağıldığı anlamına gelmez; her bağlantı noktasındaki kuvvet ve uygun askı donanımı ayrıca değerlendirilir.
Emniyet ve özel mühendislik seçenekleri
Uygulamaya göre mekanik olarak emniyete alınmış kancalar ve pimler, emniyet mandallı alt kancalar, ürün özelinde WLL/kimlik plakası, kaldırma noktalarına göre yük dağılımı ve kapasite bilgileri, askı açısı sınırları, değiştirilebilir pim ve burçlar, muayene/test dokümantasyonu, park ayakları ve deneme kaldırışı talimatı öngörülebilir. Özel tasarımlarda iki/dört/çok noktalı kanca grupları, döner veya sapan gözü taşıyan kanca biçimleri, değiştirilebilir kanca/şakıl bağlantıları, tek veya çift vinç kancalı üst askı, düşük kanca altı yüksekliği, I/H tipi gövde, asimetrik yük dengelemesi, zincir/tekstil sapan/çelik halat uyumu, yük adaptörleri, yüksek sıcaklık ve dış ortam düzenleri ile kompakt taşıma çözümleri değerlendirilebilir. Kanca ve askı sistemlerinin uygunluğu her yükte ayrıca kontrol edilir; bunlar bütün modellerin standart donanımı değildir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için yük cinsini ve teknik çizimini, azami yük kütlesini, ağırlık merkezi konumunu, kaldırma noktalarının sayısını ve koordinatlarını, gerekli kanca açıklığını, vincin kanca sayısı/tipini, kullanılabilir kaldırma yüksekliğini, sapan-kanca bağlantı biçimini, kullanım sıklığını ve çalışma ortamını iletin. Asimetrik yüklerde tahmini nokta yükleri veya kaldırma planı özellikle yararlıdır. Yüksek sıcaklık, açık saha ve depolama koşulları varsa belirtin.
Sık Sorulan Sorular
Kancalı travers ne işe yarar?
Kancalı travers, vinç kancasından alınan kaldırma kuvvetini yükün iki, dört veya daha fazla bağlantı noktasına taşır. Özellikle uzun, geniş veya birden fazla kaldırma noktası gerektiren kalıp, metal yapı, beton eleman ve makine yükleri için özel tasarlanır. P017 pasif mekaniktir; hareketi vinç sağlar.
200 ton kapasite her kancalı travers için geçerli midir?
Hayır. 200 ton, ürün ailesinin üst kapasite sınıfıdır. Belirli bir traversin çalışma yükü; açıklık, kanca sayısı, her noktaya gelen yük payı, üst askı ve alt bağlantı geometrisi ile çalışma koşullarına göre belirlenir. Fotoğraftaki modelin kapasitesi yalnızca görselden teyit edilemez.
Kanca konumları ve sapan açıları nasıl belirlenir?
Sabit, kademeli veya çok noktalı kanca düzeni uygulamaya göre ayrı tasarlanır. Sapanların yük doğrultusu, kaldırma kulaklarının konumu ve üst askı düzeni kuvvet dağılımını etkiler. Bu nedenle P017 için tüm yüklerde geçerli tek bir kanca aralığı veya sapan açısı yayımlanmamaktadır; değerler proje hesabı ve ilgili modelin kullanım sınırlarıyla tanımlanır.
