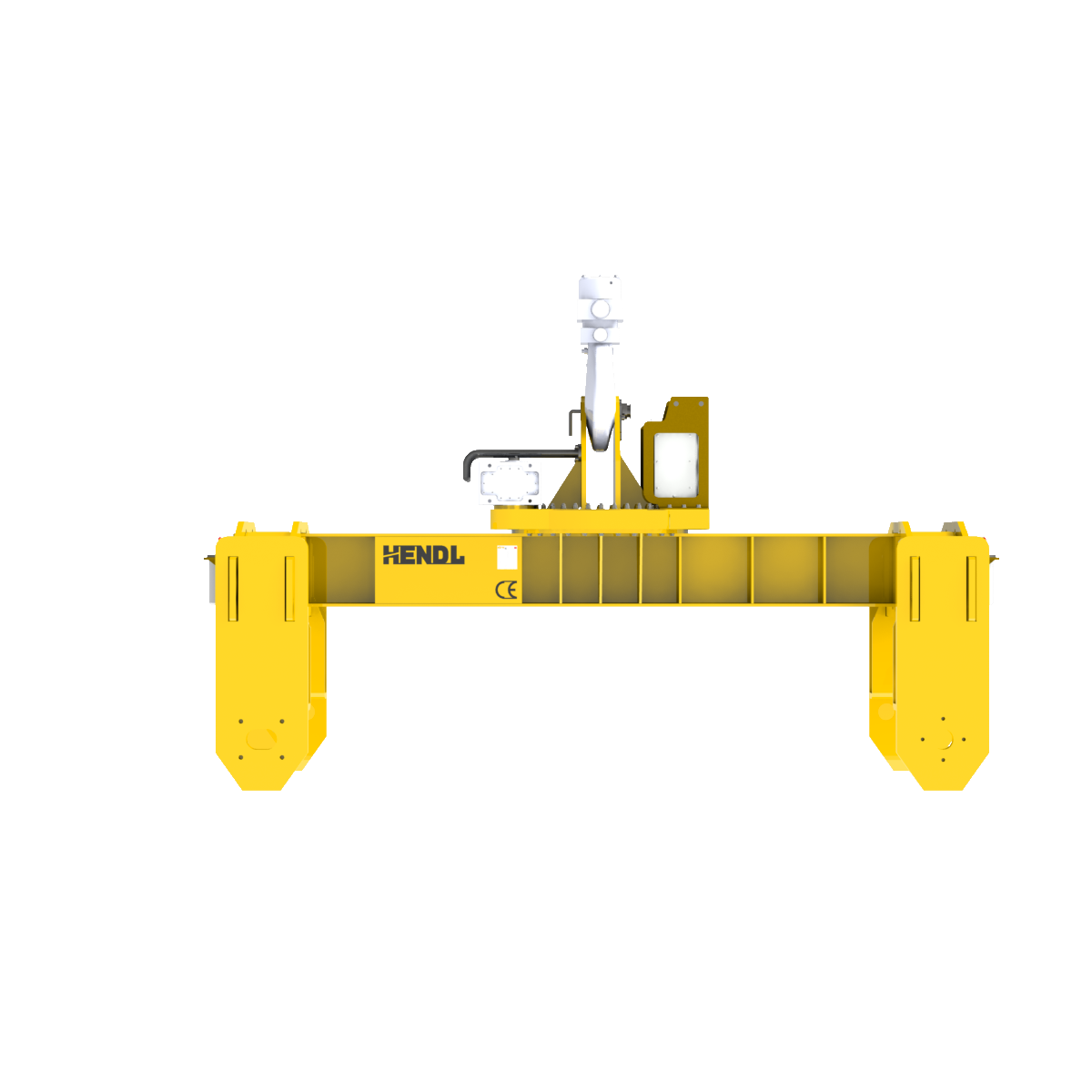

Merdane Kaldırıcı
İş ve Destek Merdaneleri için Kaldırma Çözümleri
İş ve destek merdanelerinin, yatak gövdelerinin ve rulman gruplarının vinçle kaldırılması için mekanik ve motorlu çözümler.
- 100 tona kadar
- Kaldırma kapasitesi
- Projeye özel
- Merdane ölçüleri
Kare yükleniyor
Ürün tanıtımı
HENDL Merdane Kaldırıcı, çelik haddehanelerindeki iş merdanelerinin (work rolls), destek merdanelerinin (backup rolls), yatak gövdelerinin ve rulman gruplarının vinçle kaldırılması ve taşınması için tasarlanan kanca altı kaldırma ekipmanı ailesidir. 100 tona kadar kaldırma kapasitesine yönelik mekanik ve motorlu konfigürasyonlar sunulur. Merdane boynundan, gövdesinden veya yatak gövdesinden kavrayan farklı çözümler; iş akışı, merdane geometrisi ve tesis koşullarına göre projelendirilir.
Standart Kapasite Ve Ölçüler
- Kaldırma kapasitesi
- 100 tona kadar.
- Uygulama kapsamı
- iş merdaneleri, destek merdaneleri, yatak gövdeleri ve rulman grupları.
- Kavrama konfigürasyonları
- merdane boynu, merdane gövdesi veya yatak gövdesi.
- Taşıma
- tekli, çiftli ve yatak gövdeli/gövdesiz montajlara göre özel tasarım.
- Tahrik
- mekanik veya elektrikli.
Motorlu dikey eksen yönlendirmesi proje seçeneğidir.
Boyutlar proje bazlıdır.
100 ton üzerindeki ihtiyaçlar özel mühendislik kapsamında değerlendirilir.
Çalışma Prensibi
Aparat, vinç aracılığıyla merdane veya yatak gövdeli montajın uygun kavrama noktalarına konumlandırılır. Seçilen modele göre mekanik kavrama ya da elektrikli tahrikli kavrama ve konumlandırma kullanılır. Merdane boynu, gövde veya yatak gövdesi için farklı kavrama kafaları tasarlanabilir. Pimli bağlantı kullanılan uygulamalarda pimlerin doğru oturması sensörlerle izlenebilir; mekanik modellerde otomatik kilitleme uygulanabilir. Motorlu konfigürasyonlarda aparatın dikey eksen etrafında kontrollü olarak yönlendirilmesi mümkündür. Bu, merdanenin kendi ekseni etrafında çevrilmesi veya yataydan dikeye devrilmesi anlamına gelmez. Kaldırma öncesinde yük bağlantısı ve kavrama durumunun ilgili modelin talimatlarına göre kontrol edilmesi gerekir.
Seçim
Uygun merdane kaldırıcının seçiminde iş veya destek merdanesi tipi, azami toplam kaldırma ağırlığı, tekli/çiftli taşıma düzeni, merdane gövde ve boyun çapları, toplam uzunluk, yatak gövdesi ve rulman grubu geometrisi, ağırlık merkezi, vinç kancası, kullanılabilir kanca altı yüksekliği ve çalışma çevrimi birlikte değerlendirilir. Ölçüler proje bazında belirlenir. 100 ton, ürün ailesinin azami yayımlanan kapasitesidir; her merdane ve boyut kombinasyonunun tek bir aparatta karşılandığı anlamına gelmez.
Mekanik, motorlu ve özel mühendislik seçenekleri
Projeye göre tekli veya çiftli merdane kaldırma, yatak gövdeli komple setlerin taşınması, taşlama tezgâhına yükleme/boşaltma, değiştirilebilir kavrama kafaları ve pimler, poliamid veya benzeri koruyucu temas yüzeyleri, otomatik merkezleme/konumlandırma, park-bakım sehpası ve düşük kanca altı yüksekliği için kompakt tasarım sunulabilir. Uygun konfigürasyonlarda pim tam oturma algılaması, otomatik mekanik kilitleme, kavrama konum sensörleri ve limit switch’ler, acil durdurma ile vinç kontrol entegrasyonu, inverter kontrollü hızlanma/yavaşlama, sesli-ışıklı ikazlar ve enerji kesintisine yönelik yük tutma düzenleri tasarlanabilir. Bu özellikler bütün modellerde standart değildir; hangi fonksiyonların kullanılacağı risk değerlendirmesi ve projeye özel tasarımla belirlenir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için merdane tipini (iş/destek), adet ve taşıma düzenini, tekil ve toplam kütleyi, toplam boyu, gövde ve boyun çaplarını, yatak gövdesi/rulman grubu çizimlerini, ağırlık merkezini, kavrama veya pim bağlantı noktalarını, vinç kanca ölçülerini, kullanılabilir yüksekliği ve çalışma çevrimini paylaşın. Taşlama tezgâhına yükleme/boşaltma, otomatik merkezleme, motorlu yönlendirme ve kontrol sistemi gereksinimleri varsa belirtin.
Sık Sorulan Sorular
Merdane kaldırıcı hangi yükleri kaldırabilir ve kapasitesi nedir?
HENDL ürün ailesi 100 tona kadar iş ve destek merdaneleri, yatak gövdeleri ve rulman grupları için çözümler sunar. Tek veya çift merdane ve yatak gövdeli/gövdesiz montajlar ayrı konfigürasyonlarla ele alınır. Merdane ölçüleri ve gerçek kaldırma kapasitesi proje tasarımında belirlenir; 100 ton üzeri talepler özel mühendislik kapsamında değerlendirilir.
Merdane boynundan veya yatak gövdesinden kavrama yapılabilir mi?
Evet. Merdane boynu, gövdesi ve yatak gövdesi için farklı kaldırma ve kavrama düzenleri projelendirilebilir. Pimli yatak gövdesi bağlantılarında pim tam oturma sensörleri, mekanik kavrama çözümlerinde otomatik kilitleme gibi fonksiyonlar uygun modele göre seçilebilir.
Motorlu döndürme ve taşlama hattı otomasyonu mümkün mü?
Motorlu modellerde aparatın dikey eksen etrafında yönlendirilmesi, otomatik merkezleme ve taşlama tezgâhına yükleme/boşaltma gibi uygulamalar proje bazında sunulabilir. Bu yönlendirme, merdanenin kendi ekseninde dönmesi veya devrilmesi değildir. Kumanda ve emniyet fonksiyonları tesisin kullanım senaryosuna göre belirlenir.
