LEVHA, SLAB VE UZUN ÜRÜN
Mobil Slab Tong
Harici Enerji Gerektirmeyen Mekanik Slab Kaldırma
Slab ve kalın metal plakalar için dört makaslı kavrama, orta temas tablası ve otomatik mandal. Mobil vinç, köprülü vinç ve reach stacker uygulamalarına özel bağlantılar.
- 100 tona kadar
- Ürün ailesi kapasitesi
- 800°C’ye kadar
- Yalnızca özel sıcak slab tasarımlarında
Kare yükleniyor
Ürün tanıtımı

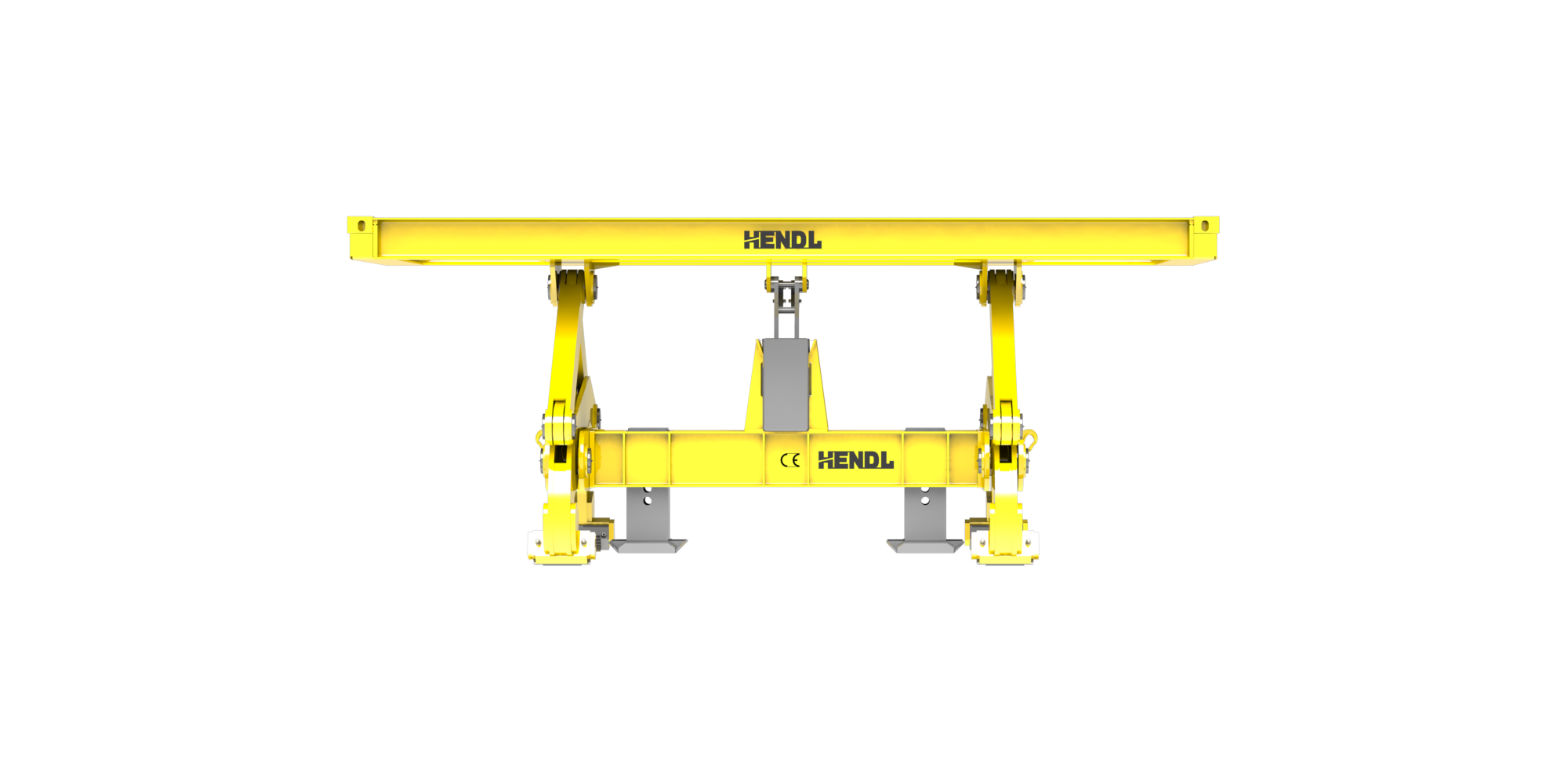

HENDL Mobil Slab Tong, slabları ve kalın metal plakaları mobil vinç, köprülü vinç veya reach stacker ile kaldırmak için tasarlanmış mekanik bir kaldırma maşasıdır. Dört makaslı temel yapı ve özel çok noktalı düzenlerde, vincin kaldırma kuvveti slabın yan yüzeylerinde kavrama kuvvetine dönüşür. Mekanik orta tabla, slab yüzeyine temas ederek otomatik mandalın açma-kapama çevrimini tetikler. Ürün ailesi 100 tona kadar tasarlanabilir; daha yüksek kapasiteler için özel mühendislik gerekir.
Standart Kapasite Ve Ölçüler
100 ton ürün ailesinin üst kapasitesidir; fotoğraftaki makinenin veya her kavrama açıklığının çalışma yükü sınırı değildir. 800°C’ye kadar çalışma, yalnızca sıcak slab için malzeme, temas yüzeyi ve ısıl koşulları ayrı değerlendirilmiş özel tasarımlarda mümkündür. Standart sertleştirilmiş metal kavrama uçları, bu sıcaklıkta kendiliğinden uygun sayılmaz. Tekli/çoklu slab kaldırma, makas sayısı, mandal çevrimi ve üst askı düzeni modele özeldir. Üründe kendinden yürüyüş, motorlu çene açma veya hidrolik tahrik bulunmaz; ölçüler ve uygun çalışma çevrimi proje bazlı belirlenir.
Çalışma Prensibi
Vinç maşayı slabın üzerine indirir; orta temas tablası yük yüzeyine temas ederek mekanik açma-kapama sırasını başlatır. Yük kaldırıldığında makas kolları slabı yanlardan kavrar; yük güvenli biçimde zemine veya uygun desteğe bırakıldığında otomatik mandalın serbest bırakma çevrimi çalışır. Bu işlemde harici elektrik veya hidrolik enerji gerekmeksizin mekanik kaldırma kuvveti kullanılır. Temas tablası bir kavrama tetikleyicisidir; ayrıca doğrulanmadıkça slab ağırlığını taşıyan bir platform olarak tanımlanmaz. Kavramanın güvenliği kol geometrisi, temas koşulları, yükün ağırlık merkezi ve kilitleme düzeniyle sağlanır.
Seçim
Mobil Slab Tong seçilirken slabın veya kalın metal plakanın kütlesi, uzunluğu, genişliği, kalınlığı, istif durumu, yüzey koşulları ve sıcaklığı birlikte değerlendirilir. Makas açıklığı, belirli makinenin tasarım aralığında yük geometrisine mekanik olarak uyum sağlar; standart bir evrensel açıklık ilan edilmez. Tek slab ve üst üste istiflenmiş slablar için kavrama noktaları, yük paylaşımı ve stabilite ayrı hesaplanır. Mobil vinç, köprülü vinç ve reach stacker bağlantıları da taşıyıcı ekipmanın gerçek kanca veya adaptör geometrisine göre ayrı tasarlanır.
Emniyet ve özel mühendislik seçenekleri
Uygun tasarımlarda otomatik açık konum tutma ve bırakma mandalı, yük askıdayken istem dışı açılmaya karşı mekanik düzen, makas son durdurucuları, orta tabla hareket sınırları, emniyetli pim-mafsal bağlantıları, değiştirilebilir aşınma uçları, park destekleri ve modele özgü kontrol/bakım talimatları kullanılabilir. Sıcak slablar için özel temas malzemeleri ve ısıl koruma ayrıca tasarlanır. Mühendislik seçenekleri arasında farklı makas geometrileri, bağımsız kol grupları, değiştirilebilir/ayarlanabilir orta tabla, tekli veya istiflenmiş slab düzenleri, farklı vinç ve reach stacker adaptörleri, düşük kanca altı yüksekliği, yük merkezi dengelemesi ve kolay bakım erişimi bulunur. Bu özellikler bütün makinelerde standart değildir; her biri seçilen uygulamayla birlikte belirlenir.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için her slabın malzemesini, ağırlığını, uzunluğunu, genişliğini, kalınlığını, yüzey durumunu ve çalışma sıcaklığını bildirin. Tekli veya istif halinde kaldırma düzenini, istif yüksekliğini, yük ağırlık merkezini, kaldırma/indirme çevrimini ve günlük kullanım sıklığını belirtin. Kullanılacak mobil vincin, köprülü vincin veya reach stacker’ın tipini, kapasitesini, kanca veya adaptör ölçülerini, kanca altı yüksekliğini ve çalışma alanı koşullarını paylaşın. Teknik resim ve yerleşim şeması varsa ekleyin.
Mobil Slab Tong için teknik teklif alın
Sık Sorulan Sorular
Mobil Slab Tong nasıl çalışır? Elektrik veya hidrolik bağlantı gerekir mi?
Temel sistem tamamen mekaniktir. Vinç yükü kaldırdığında makas kolları slabı yanlarından kavrar; orta temas tablası otomatik mandalın çalışma sırasını tetikler. Yük uygun desteğe bırakıldığında mandalın bırakma çevrimi tamamlanır. Kavrama için harici elektrik veya hidrolik güç ünitesi gerekmez.
Mobil Slab Tong 100 tonluk ve 800°C sıcaklığındaki slabları her durumda kaldırabilir mi?
Hayır. 100 ton ürün ailesinin üst kapasitesi, 800°C ise yalnızca özel sıcak çalışma tasarımları için değerlendirilebilen üst sıcaklıktır. İki sınırın aynı makinede ve tüm slab geometrilerinde birlikte geçerli olduğu varsayılamaz. Gerçek çalışma yükü ve sıcaklık uygunluğu mühendislik hesabıyla belirlenir.
“Mobil” neyi ifade eder ve P020’nin P019 Slab Tong’dan farkı nedir?
“Mobil”, ürünün mobil vinç veya reach stacker gibi farklı kaldırma araçlarına özel bağlantılarla kullanılabilmesini ifade eder; maşanın kendi tekerlekli yürüyüşü yoktur. P020’nin ayırt edici özelliği dört makaslı düzen ve slab yüzeyine temas ederek mandal çevrimini tetikleyen orta tabladır. P019 Slab Tong ise farklı kavrama ve tahrik konfigürasyonlarını kapsayan ayrı bir ürün sayfasıdır.
