VİNÇ ALT BLOKLARI

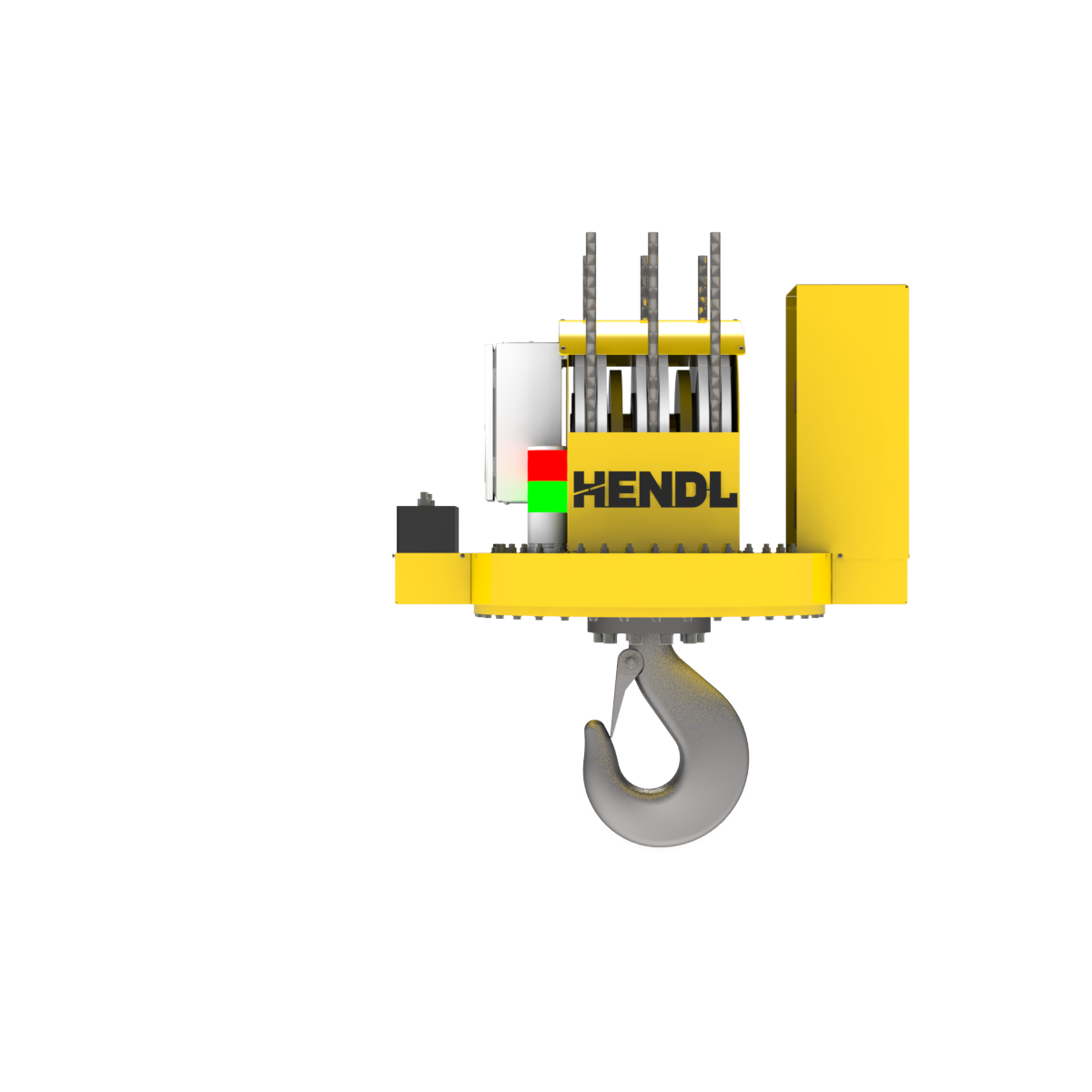

Motorlu Kanca Bloğu
Kancada Kontrollü Motorlu Dönüş
50 tona kadar ürün ailesi için inverter kontrollü, motor frenli kanca dönüşü. Halat donanımı ve mevcut vinç bağlantısı projeye göre tasarlanır.
- 50 tona kadar
- Ürün ailesi üst kapasitesi
- Sınırlı / sürekli
- Ayrı dönüş konfigürasyonları
Kare yükleniyor
Ürün tanıtımı
HENDL Motorlu Kanca Bloğu, vinçle kaldırılan yükün kanca üzerinden kontrollü biçimde yönlendirilmesi için tasarlanan motorlu dönüş çözümlerini kapsar. Ürün ailesi 50 tona kadar kapasitelere yönelik mühendislik seçenekleri sunar; bu değer her modelin veya görseldeki ünitenin çalışma yükü değildir. Halat donanımına uygun yeni alt blok, mevcut vinç sistemine uyarlanan alt blok ve uygun uygulamalarda kancaya asılan bağımsız döndürücü ayrı konfigürasyonlardır. Motorlu hareket, alt kancanın kendi düşey ekseni etrafında gerçekleşir; makara bloğunun tamamının döndüğü varsayılmaz.
Standart Kapasite Ve Ölçüler
50 ton, HENDL-P027 ürün ailesi için teyit edilen üst kapasitedir; tek bir bloğun, kancanın veya fotoğraftaki ünitenin etiket WLL değeri değildir. Dönüş devri, motor gücü, makara çapı, halat çapı, blok ölçüleri, çalışma sıcaklığı ve görev sınıfı tüm modeller için doğrulanmış ortak sabitler değildir; proje verileriyle belirlenir. Sınırsız dönüş her modelde mevcut değildir. Motorlu dönüş, halat burulmasını her koşulda önleyen bir sistem olarak tanımlanmaz. Emniyet ve özel mühendislik seçenekleri yalnız ilgili projede seçilip doğrulanır; tamamlanmış test veya sertifikasyon iddiası yapılmaz.
Çalışma Prensibi
Vinç kaldırma sistemi yükü alt blok ve kanca bağlantısı üzerinden taşırken, üç faz AC ile beslenen motor-redüktör ve zincir-dişli aktarımı alt kancayı düşey ekseninde döndürür. Operatör dönüş komutunu radyo uzaktan kumandayla verir; inverter kontrollü tahrik dönüş hızının uygulamaya göre ayarlanmasını sağlar. Motor freni dönüş konumunu tutmak üzere tasarlanır. Sınırlı açılı ve sürekli dönüş çözümleri farklı modellerdir; elektrik beslemesi, hareket sınırları ve kablo düzeni ilgili konfigürasyona göre ayrıca tasarlanır. Kaldırma hareketinin frenlemesi vinç sistemine aittir ve motorlu dönüş freninden ayrı değerlendirilir.
Seçim
Uygun çözüm için vincin nominal kapasitesi, kaldırma halatı çapı ve düşüsü, makara sayısı ve yerleşimi, kanca ölçüleri, mevcut blok geometrisi ve kullanılabilir kanca altı yüksekliği değerlendirilir. Yükün kütlesi, ağırlık merkezi, dönme atalet momenti, istenen dönüş açısı, çevrim sıklığı, çalışma ortamı ve kumanda arayüzü tasarımı etkiler. Yeni alt blok, mevcut vinç modernizasyonu veya bağımsız döndürücü seçeneği aynı ürüne ait standart özellikler değil; ayrı uygulama kararlarıdır. Demir-çelik ve ağır hizmet vinçleri temel kullanım odağıdır.
Kanca dönüşü, emniyet ve projeye özel seçenekler
Projeye göre motor freni, mekanik dönüş sınırlandırıcı, elektriksel limit switch, açı sensörü ve konum geri bildirimi, emniyet mandallı dövme kanca, acil durdurma ve kumanda kilitlemeleri, mekanik kanca dönme kilidi, entegre yük ölçümü ve motor sıcaklık izlemesi değerlendirilebilir. Özel mühendislik kapsamında düşük yapı yüksekliği, slip ring ile alt ekipmana güç aktarımı, tek veya çift kanca, uzaktan açılan mandal, özel makara/halat düzeni, yüksek sıcaklık veya korozif ortam tasarımı, clevis/çatal bağlantısı ve özel kanca/rulman/malzeme çözümleri sunulabilir. Bu özellikler bütün varyantlarda standart veya birlikte kullanılabilir kabul edilmez; gerekli emniyet fonksiyonları her vinç ve yük için ayrı tasarlanır.
Teklif İçin Gerekli Teknik Bilgiler
Teknik teklif için yükün azami kütlesini, yük geometrisini, ağırlık merkezini ve hedef dönüş hareketini paylaşın. Vincin tipini, nominal kapasitesini, kanca ve mevcut alt blok çizimlerini, makara adedini, halat düşüsünü ve çapını, kanca altı kullanılabilir yüksekliği ve varsa modernizasyon kısıtlarını belirtin. Sınırlı veya sürekli dönüş ihtiyacını, istenen hız kontrolünü, üç faz besleme koşullarını, radyo kumanda entegrasyonunu, çalışma çevrimini ve ortam sıcaklığını ekleyin. Fren, dönüş kilidi, sensör, tartım, slip ring ve özel kanca gibi ihtiyaçları ayrıca işaretleyin.
Motorlu Kanca Bloğu için teknik teklif isteyin
Sık Sorulan Sorular
Motorlu Kanca Bloğu hangi kapasitelere kadar tasarlanabilir?
HENDL-P027 ürün ailesi için teyit edilmiş üst kapasite 50 tondur. Bu değer her motorlu alt bloğun veya görseldeki modelin çalışma yükü değildir. Her uygulamanın WLL değeri; vinç, kanca, makara/halat düzeni, blok geometrisi ve görev koşullarına göre ayrıca belirlenir.
Kanca sınırsız dönebilir mi ve hız nasıl kontrol edilir?
Sınırlı açılı dönüş ve sürekli dönüş, ayrı motorlu kanca bloğu konfigürasyonlarıdır. Uygun modelde kanca kendi düşey ekseni etrafında motor-redüktör ve zincir-dişli aktarımıyla döner; inverter üzerinden dönüş hızı ayarlanır. Dönüş sınırları, elektrik aktarımı, kumanda ve fren düzeni seçilen modele göre doğrulanır. Her modelde sınırsız dönüş veya halat burulmasını tamamen önleme iddiası yoktur.
Motorlu kanca bloğu mevcut vince uygulanabilir mi?
Mevcut vinç için yeni alt blok veya uygun bir uygulamada bağımsız kanca döndürücü değerlendirilebilir; doğrudan uyum garanti edilmez. Halat düşüsü ve makara geometrisi, kanca bağlantısı, kullanılabilir yükseklik, elektrik beslemesi, kumanda sistemi ve vinç güvenlik fonksiyonları incelendikten sonra entegrasyon kapsamı belirlenir.
