LEVHA, SLAB VE UZUN ÜRÜN
Slab Tong
Slabların Kontrollü Mekanik Kavrama ile Kaldırılması
Çelik, alüminyum ve bakır slablar için mekanik makaslı kavrama ve projeye özel sıcak çalışma tasarımları.
- 150 tona kadar
- Ürün ailesi kapasitesi
- 800°C’ye kadar
- Özel sıcak slab konfigürasyonlarında
Kare yükleniyor
Ürün tanıtımı

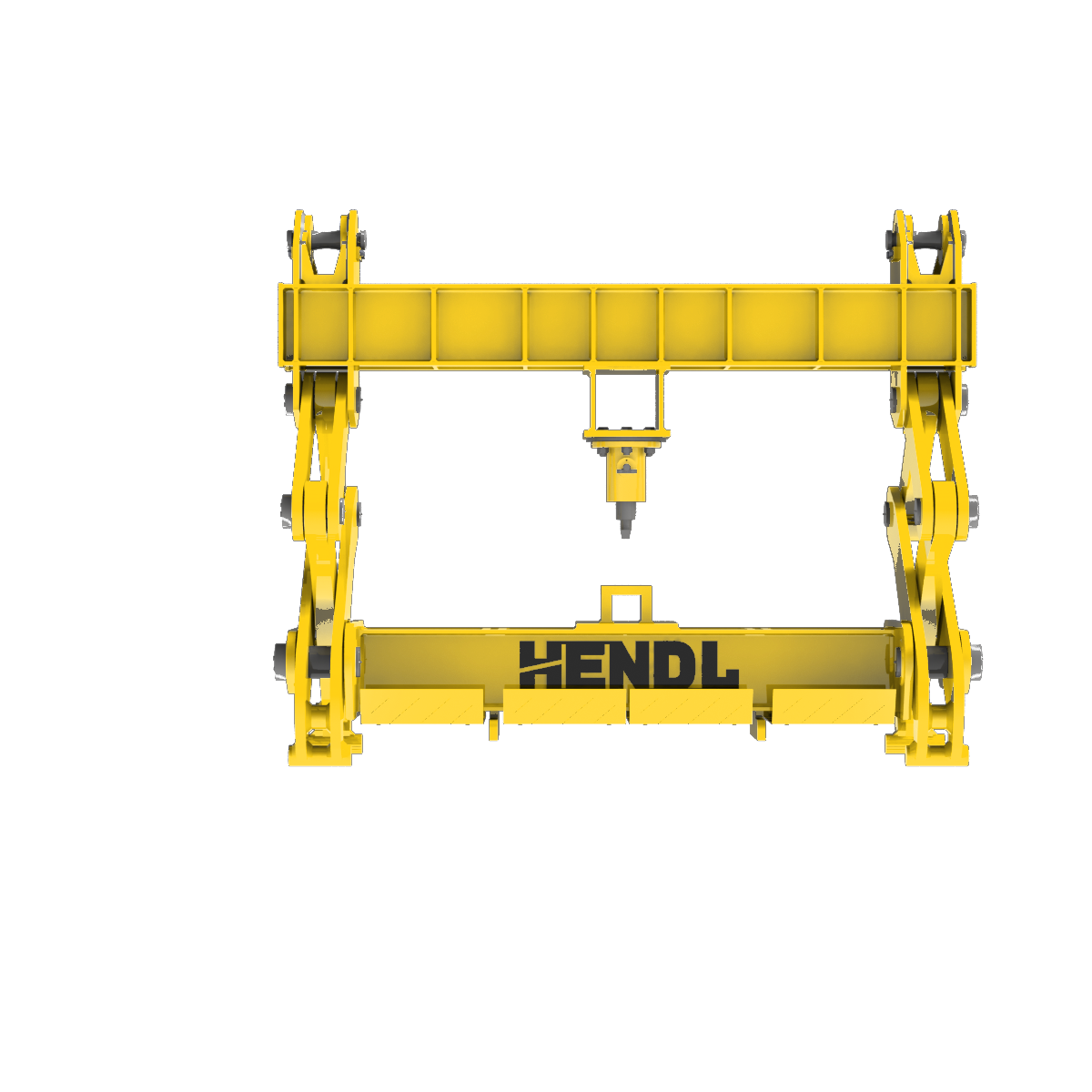

HENDL Slab Tong, çelik, alüminyum ve bakır slabları yan yüzeylerinden kavrayıp vinçle yatay konumda kaldırmak ve taşımak için tasarlanan endüstriyel kaldırma maşası ailesidir. Temel çalışma prensibi, kaldırma kuvvetinin mekanik makas kolları aracılığıyla kavrama kuvvetine dönüştürülmesi ve otomatik mandal düzeniyle çalışma sırasının yönetilmesidir. Ürün ailesi 150 tona kadar tasarlanabilir; daha yüksek kapasiteler özel mühendislik gerektirir. Slabın tekli, istif halinde veya yan yana kaldırılması farklı konfigürasyonlarla değerlendirilir.
Standart Kapasite Ve Ölçüler
150 ton, Slab Tong ürün ailesinin üst kapasite değeridir; görseldeki maşanın veya herhangi bir kavrama açıklığındaki tekil modelin WLL değeri değildir. 800°C’ye kadar slab sıcaklığı, yalnızca ısıya uygun özel tasarlanmış konfigürasyonlarda ve proje koşulları doğrulandığında değerlendirilebilir. Sertleştirilmiş çelik kavrama uçları bir temas seçeneğidir; sıcak slab uygulamalarında uç malzemesi, aşınma ve sıcaklığa bağlı dayanım ayrıca seçilmelidir. Her modelin kavrama açıklığı, çalışma çevrimi, izin verilen sıcaklığı ve emniyet donanımı proje bazlıdır. Herhangi bir sertifika, test sonucu veya her modelde aynı otomasyon seviyesi bu açıklamadan çıkarılamaz.
Çalışma Prensibi
Makas kolları kaldırma sırasında karşılıklı kavrama uçlarını slabın yan yüzeylerine yönlendirir; yükün güvenli tutulması kol geometrisine, temas koşullarına, yük ağırlık merkezine ve mekanik kilitleme düzenine bağlıdır. Otomatik mandal, yükleme ve boşaltma çevriminde uygun açma/kapama sırasını sağlar; mekanizmanın davranışı her makinenin tasarımına göre belirlenir. Temel tip mekaniktir. Manuel, motor-redüktörlü veya hidrolik çene ön ayarı ve hareketi ayrı mühendislik konfigürasyonlarıdır; motorlu ya da hidrolik tahrik tüm modellerde bulunmaz. Kavrama genişliği, çene hareketi ve askı geometrisi yükün ölçülerine göre özel belirlenir.
Seçim
Slab kaldırma maşası seçiminde malzeme türü, tek veya çoklu slab düzeni, toplam kütle, genişlik, uzunluk, kalınlık, yüzey ve sıcaklık koşulları birlikte değerlendirilir. İki, dört veya daha fazla kavrama noktası seçilirken her noktanın yük payı, slabın şekil toleransları, makas mekanizması ve ağırlık merkezi hesaplanır. Tek veya çift vinç kancası, özel askı ya da vinç halat donanımına doğrudan bağlantı birbirinden farklı tasarımlar gerektirir. Sabit askı ve döner askı seçenekleri de aynı modelin zorunlu özellikleri değildir.
Emniyet, kontrol ve özel mühendislik seçenekleri
İlgili tasarımlarda otomatik mandal, istem dışı açılmaya karşı mekanik kilitleme, mekanik son durdurucular, değiştirilebilir aşınma uçları, açık/kapalı konum algılama, slab yerleşim sensörleri ve model bazlı kapasite işaretlemeleri uygulanabilir. Sıcak slab için özel temas malzemeleri ve ısıl koruma; motorlu/hidrolik modellerde acil durdurma, hareket kontrolü, güç kaybına karşı uygun yük tutma ve motor/basınç koruması projeye göre değerlendirilir. Ayrı mühendislik seçenekleri tekli veya çoklu slab; iki, dört veya çoklu makas noktası; bağımsız kollar; manuel, elektrikli ya da hidrolik çene ayarı; döner üst askı; tek/çift kanca veya vinç halat bağlantısı; kablolu/kablosuz kumanda; otomatik istifleme; yoğun çevrimli çelikhane kullanımı ve servis erişimidir. Tüm emniyet fonksiyonları her mekanik modele standart olarak atfedilmez.
Teklif İçin Gerekli Teknik Bilgiler
Teklif için slab malzemesini, tekli veya çoklu yükleme düzenini, slab başına ve toplam kütleyi, uzunluk/genişlik/kalınlığı, yükün sıcaklığını ve yüzey durumunu paylaşın. Vinç kapasitesi, kanca sayısı veya halat bağlantı düzeni, kanca altı yüksekliği, istifleme mesafeleri, çevrim sayısı ve çalışma alanı bilgilerini belirtin. Varsa slab teknik resmini, ağırlık merkezi verilerini, istif düzenini, istenen kavrama/ön ayar yöntemini ve döner askı gereksinimini ekleyin.
Slab kaldırma projeniz için teklif alın
Sık Sorulan Sorular
Slab Tong nasıl çalışır?
Temel mekanik tasarımda vinçle kaldırma hareketi makas kolları aracılığıyla slabın iki yanındaki kavrama uçlarına kuvvet uygular. Otomatik mandal, uygun yerleştirme ve boşaltma çevrimini yönetir. Gerçek tutma güvenliği mekanik geometri, temas koşulları ve yük dağılımına göre hesaplanır; motorlu ve hidrolik ön ayar çözümleri farklı modellerdir.
150 ton kapasite ve 800°C sıcaklık bütün Slab Tong modelleri için geçerli mi?
Hayır. 150 ton ürün ailesinin üst kapasite sınırıdır; belirli bir modelin WLL değeri yük ölçülerine ve kavrama düzenine göre belirlenir. 800°C’ye kadar uygulamalar yalnızca sıcak çalışma için özel tasarlanmış modellerde değerlendirilebilir. Bu iki üst sınırın aynı makinede ve her çalışma koşulunda birlikte geçerli olduğu varsayılamaz.
Birden fazla slab kaldırılabilir mi ve vinç bağlantısı nasıl seçilir?
Tek, üst üste istiflenmiş veya yan yana slablar için ayrı kavrama geometrileri tasarlanabilir. Üst bağlantı tek kanca, çift kanca, özel askı veya vinç halat donanımına doğrudan bağlantı olabilir. Seçim, toplam ağırlık, slabların yerleşimi, ağırlık merkezi ve vincin bağlantı düzeni üzerinden yapılır.
